Na miejscu pewnie więcej błędów i niechlujstwa się znajdzie.
Znalezione na zdjęciu:
Obwody ochronne - za długi odcinek przewodu bez izolacji, zacisk też pozostawia wiele do życzenia, mogli tam dać szynę PE i do niej wszystkie przewody PE podłączyć, przewód ochronny obudowy ma zaniżony przekrój,obwód którego fazy są zasilane z zacisków 13, 14, 15 nie ma przyłączonego PE, ani N (N może nie być potrzebne jeśli grzałki są podłączone symetrycznie)
Zacisk 15 wypalony
Kolorystyka przewodów - mostem w obwodach mocy pomiędzy wyłącznikami nadmiarowymi powinien być czarny - jak pozostałe przewody obwodów mocy
Obwód którego fazy są zasilane z zacisków 10, 11, 12 ma niezachowane kolory żył. Na fazie jest kolor niebieski.
Przewód zasilający owinięty taśmą, możliwe że za daleko powłoka zdjęta.
W obwodach sterowania użyte przewody zielone, żółte na innych obwodach niż ochronne
[quote=“paul0, post:121, topic:14548, full:true, full:true”]
Znalezione na zdjęciu:
…
[/quote]
Wszystko się zgadza (błędy wyłapnane), choć do pkt 6 ja bym się nie czepiał - to niskonapięciowe obwody pomocnicze. Ale jest coś jeszcze … jedna bardzo ważna rzecz, zagraża nawet pożarem , do tego błąd o którym pisze jest zdublowany - kto znajdzie ?
Wpadłem tu trochę przypadkiem. Mnie również zaciekawił ten wątek. W pierwszej zagadce zabezpieczonej z zewnatrz do 160A na dole zdjęcia można zauważyć jeszcze jeden bardziej rażący błąd - podłączony obwód. Może to 1,5mm2 może 2,5mm2 ale przy zwarciu w tym obwodzie zabezpieczenie 160A raczej nie zadziała - pożar murowany.
[quote=“KonradOW, post:127, topic:14548, full:true, full:true”]
Będzie Pan zadowolony z nowego odgromienia?
[/quote]
Napisz jakie masz zastrzeżenia do tego rozwiązania.
[quote=“opornik, post:128, topic:14548, full:true, full:true”] Napisz jakie masz zastrzeżenia do tego rozwiązania.[/quote]
Kto? Ja? Ja nie mam, Ktoś to zaprojektował, ktoś wykonał, ktoś odebrał. To musi być dobrze. Może Wy pokażecie?
[color=#e1ebf2]Rurki RL są przecież trwałe na UV i wytrzymają te kilka(naście) lat. Ponadto zapewniają izolację - zwód izolowany przecież jest. Kawałek, na dole, ale jest.[/color]
[quote=“KonradOW, post:129, topic:14548, full:true, full:true”]
Kto? Ja? Ja nie mam
[/quote]
Nie masz? To dlaczego używasz słów
[quote=“KonradOW, post:129, topic:14548, full:true, full:true”]
Będzie Pan zadowolony
[/quote]
które mają jednoznaczną wartość w obiegu medialnym?
Napisz co wg Ciebie jest na tych fotkach źle wykonane.
Dolny odcinek to przewód HVI. Górny odcinek to AL lub FeZn ułożony w rurce pomiędzy uchwytami. Nie wiem czy był na to projekt i nie wiem dlaczego wykonawca użył tej rurki więc wyrokowanie sprzed komputera jest bezpodstawne.
Problemem nie są “rurki”, bo widać że są one przeznaczone do tego, grubościenne i niepalne,
coś takiego:
allegro.pl/oferta/rura-instalacyjna-odgromowa-20-12-2-mb-13736475492
czy certyfikowane, to inna rzecz.
Tyle, że używa się ich gdy drut prowadzony jest “w tynku”, no ale przeciwwskazań nie ma.
Problemem są za to wykonane połączenia/łączenia i miejsce prowadzenia zwodu pionowego.
Trzeba by znać konkretne odległości i uwarunkowania i tak jak wspomniał kol. opornik, najlepiej projekt.
[quote=“Fazowiec, post:134, topic:14548, full:true, full:true”] Problemem są za to wykonane połączenia/łączenia i miejsce prowadzenia zwodu pionowego.[/quote]
Może się czepiam, ale na tych zdjęciach nie widać żadnego zwodu
ponieważ: [quote=“elmontjs, post:1, topic:14548, full:true, full:true”]
Otwarłem nowy temat w formie zagadek fotograficznych z błędami w instalacjach.
[/quote]
Jak do tej pory nikt nie zgadł co jest źle w tej zagadce:
[quote=“elmontjs, post:1, topic:14548, full:true, full:true”]

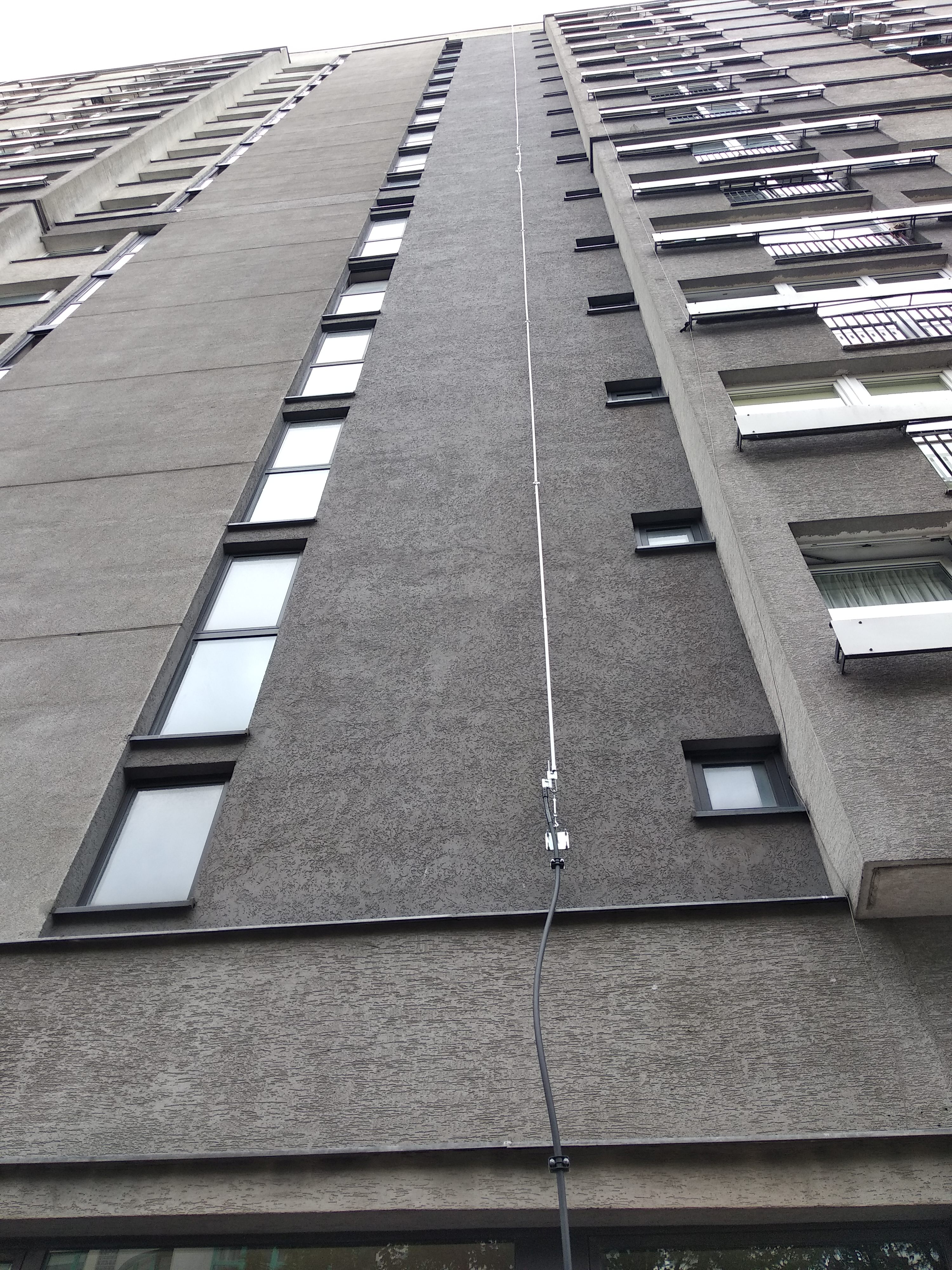

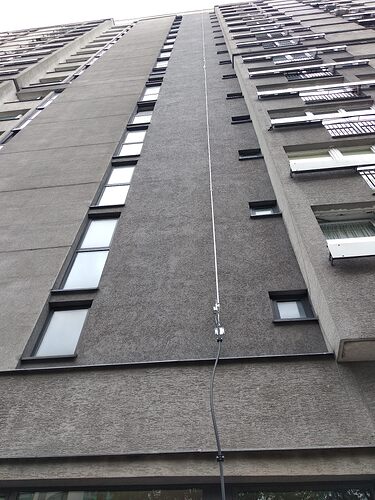

A to centrum stolicy. Będzie Pan zadowolony z nowego odgromienia?

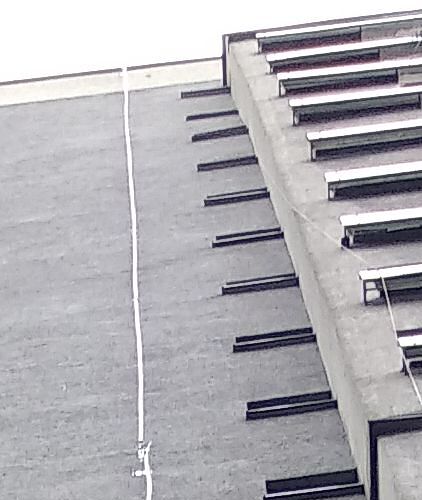

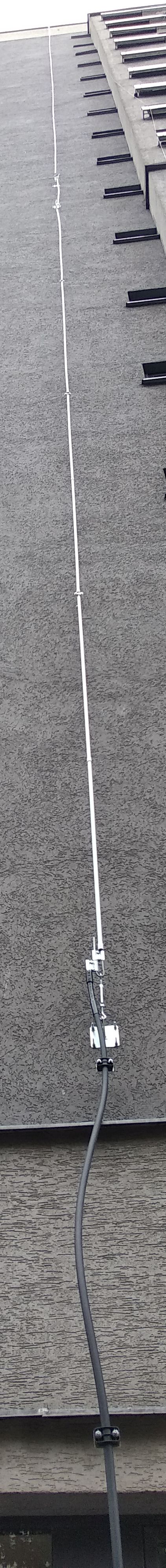

W środku przewodu odprowadzającego jest połączenie.
Po powiększeniu nie widać szczegółów - za mała rozdzielczość zdjęcia, ale to wygląda na zakończenie obu części przewodu hakami naciągowymi i połączenie ich mostkiem.
Ostre zagięcia na tym mostku mogą zostać rozerwane przez siły dynamiczne podczas przepływu prądu piorunowego.
Żeby to pewnie ocenić potrzebne jest zbliżenie na to połączenie, lepszej jakości.
Uważam że rury nie są przystosowane do takiej instalacji napowietrznej. Będą drgały i popękają od UV po kilku latach, cała masa kilku sztang spoczywa na niewielkim kawałku ostrego uchwytu. Prawdopodobnie po całości miał być zwód izolowany (ocieplenie jest styropianowe). I po to dali rury. Zamiast.

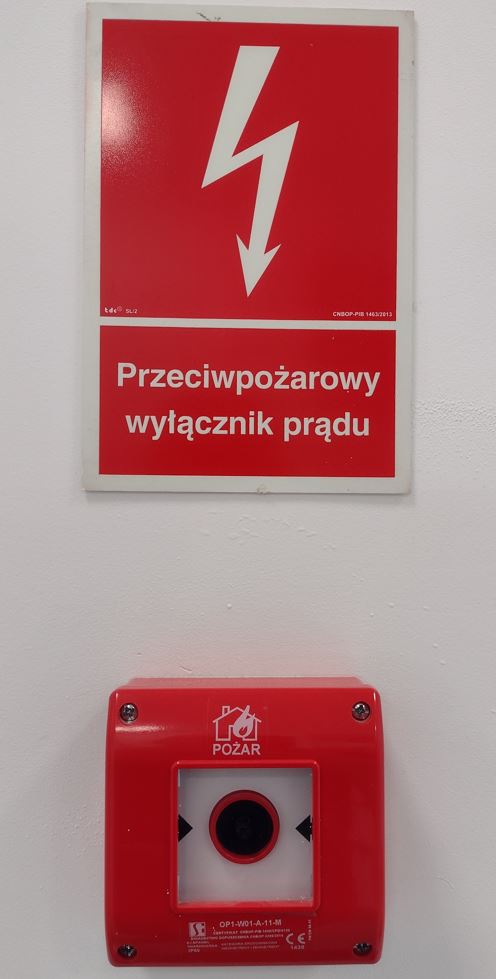

Cały budynek jest jedną strefa pożarową - nie posiada drzwi wygradzających schody i poszczególne piętra (15).
Pozdrawiam.
