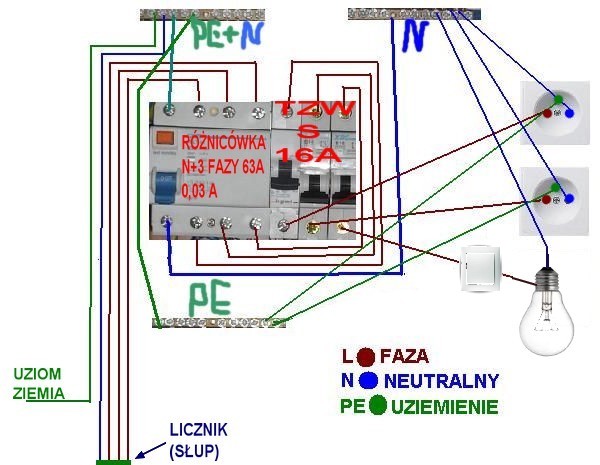

Witam, jestem tu nowy, mam prośbę do elektryków mianowicie chodzi mi o pytanie czy schemat który jest w załączniku jest prawidłowo podłączony, czy trzeba coś zmienić? bardzo prosiłbym o pomoc.
Czy uklad sieci to TN-C?
Układ jest źle podłączony, nie podłącza się różnicówki 3-faz do obwodów 1-faz
ps. co to jest to “uziom ziemia” ?
Witam, uziom ziemia tzn w ziemi (położony) mam wkopany 3-4 metry 8mm drutu na około 80 cm głębokości przy fundamencie jest połączony z 5mm kablem uziemiającym, który ma być jako uziemienie w gniazdku. jeśli chodzi czy to układ TN-C z tego co czytałem w wikipedi to chyba tak. zastanawiam się czy nie dać drugiego uziemienia z bednarki potem kablem do szyny PE, może ten sposób by to działało. Miałem 2 elektryków i każdy mi tłumaczył na swój sposób, i ten powyższy schemat został jako ostatni dlatego mam wątpliwości czy dobrze jest wykonane.
Kolego … z tym “uziomem” to weź doświadczonego elektryka niech Tobie to dobrze sprawdzi!!
Pisać możesz jedno, a w praktyce minimalna zmiana i jest coś innego.
To chodzi o Twoje i Twoich bliskich bezpieczeństwo!!
Co do schematu … ogólnie to tylko zdjęcie.
Nie powinno dawać się RCD 3faz do układów 1 faz.
Mam nadzieję, że Wiesz jakie przekroje dać itd…
Jeśli jesteś z okolic Malborka, Starogardu Gdańskiego … to podjadę do Ciebie na kawę i sprawdzimy co w trawie piszczy …
Ma Kolega wątpliwości. I słusznie, bo jeśli się nie posiada wiedzy technicznej, to wątpliwości zawsze będą. Zakładając, że mamy układ
TN-C i pomijając zły dobór różnicowki można to jakoś zaakceptować, pomimo tego, że każde zabezpieczenie innego producenta. Ale co, jeśli tam jest układ TT? Może Kolega sprawdzi najpierw w Wikipedii? Dla TT już nie jest dobrze.
Było dwóch elektryków i jak rozumiem, żaden zaufania nie wzbudził, czy może za dużo chcieli? Taniej będzie wyszkolić się zdalnie przez internet…
Wszyscy krzyczą o uziom i układ sieci (słusznie zresztą), a nikt nie zwrócił uwagi na żarówkę. Fazę podajemy na ten styk u góry żarówki, nigdy na gwint!
Witam ponownie dodaję zdjęcia z podłączenia może to coś pomoże w wyjaśnieniu, kolor kabli fazowych zmostkowanych z tzw. S jest niebieski wiem że powinien być brązowy ale nie starczyło brązowego kabla dlatego jest niebieski kolor.
O matulu …
Nie komentuje:
- sposobu połączeń i kolorów oraz brak listwy/grzebienia
- rozbieżności zabezpieczeń,
- RCD 3faz,
- brak zabezpieczeń LK które nie jest jeszcze włączone,
- chudziny PE do “uziomu”
- braku tulejek,
To wszystko wynika z małej wiedzy i dodatkowo może z zaniedbania, braku funduszy, a może nie wiedzy że coś istnieje lepszego …ok, to wszystko zmienisz ale, do licha co Ty masz podłączone od licznika do RCD ???
Coś białego dwa razy łączonego z dodatkiem brązowego bo zabrakło, a na koniec otulone taśmą…
Pamiętaj kolego że przykryje to tynk, ładna farba i wściekłość kobiety jak będzie trzeba z jakiegoś powodu wymienić ten cud zwany przewodem “od licznika”.
Hmm, powiem tak mi też to zbytnio się nie podoba, ale znajomy elektryk mówił że to ma działać, mianowicie ten gruby kabel z dawnych czasów dostałem za darmo ma 40 metrów do licznika jest wkopany w ziemie miał 7 przewodów miedzianych + 1 miedziany owinięty między izolacjami (kabel nie ma nigdzie przypalonych końcówek ani przerwań jest bardzo masywny )dlatego każda faza jest splątana z 2 kablami , mianowicie 1 faza 2 białe kable, druga faza 2 następne białe kable, 3 faza ma dwa brązowe kable , a zerowy (neutralny) ma też dwa kable jeden niebieski drugi pleciony miedzy 2 izolacjami, dzięki temu są mocne , tak mi elektryk mówił, w sumie już uruchamiałem wszystkie tzw eski i robiłem próbę pod obciążeniem nic się nie działo i wszystko chodziło, zależy mi tylko aby różnicówka zadziałała i uziemienie w razie ewentualnego zwarcia lub przebicia.
Koledzy, proszę Was. Nie bierzcie już udziału w tej tragikomedii, bo nie wiadomo czy przewagę weźmie komedia i będzie śmiesznie, czy tragedia i będzie strasznie.
No tak, rozumiem co piszesz i masz na myśli … budowa potrafi zabić wszystkie marzenia na długo.
Póki co naukowcy nie udowodnili, że prąd elektryczny odróżnia kolory i ma poczucie estetyki - ale my tak i trzymamy się zasad.
Inna kwestia:
- nie wiesz jaki układ sieci TN-C-S, a może TT ?? to ma znaczenie !
- masz przewód … ale czy Twój przewód na pewno może być w ziemi ? do tego są specjalne przewody YKY które można wkopać bezpośrednio w ziemię (to że czarny, nie oznacza że to do ziemi).
- wszystko działa na tym przewodze/kablu … ale czy ktoś sprawdzał miernikiem rezystancję izolacji ?? może okazać się, że jest jakaś upływność i z biegiem czasu pogorszy się stan
- na pewno przekrój za mały … Ty masz pewnie 2x2,5mm2, a standard to 10mm2 (czasem 6mm2) czyli przy naprawdę kiepskiej sytuacji … linia napowietrzna + 40m twojego kabla + kolejne 40m przewodu do gniazdka = wartość pętli zwarcia będzie na tyle niska, że bezpiecznik “będzie myślał że niema zwarcia, a jest tylko wpięte duże obciążenie - co spowoduje np, pożar”
To tak łopatologicznie … jakbyś Ty to zrobił sam dla siebie to 2+, ale jak robił to nawet słaby elektryk to gość jest do rozstrzelania!
Forum ma być PROfesjonalne, ale jak tu zrobić coś PRO skoro zabija nas liczebność elektryków jednotorbowych z małym nożykiem
Niestety mieszkam na wschodzie Polski, woj. lubelskie nie daleko granicy UK. a sam wiem z doświadczenia że czym bliżej wschodu tym trudniej znaleść prawdziwego fachowca, u nas to nazywają “USTERKA” jak ten program z tvn, nom ale cóż , myślę że zamknę temat , wiem że moja instalacja nie powinna tak wyglądać, dlatego chciałem zobaczyć opinie innych, myślę że temat zamykam.
Zamknąć? Nie zamknąć. Oto jest pytanie.
Najwiekszemu wrogowi bym tak nie zrobil… po dwie zyly na faze bo “masywne” ??? Kolego miej litosc dla Siebie i rodziny wywal to poki jeszcze czas i zrob jesli juz nie porzadnie to chociaz akceptowalnie!!
A o ukladzie sieci nie decyduje wikipedia tylko ZE.
Zamknąć kolego, YSLY czy tam jakiś sterowniczy Olflex w roli WLZtu, z tłumaczeniem, że na wschodzie się tak robi, to coś bezprecedensowego w historii tego forum.
Ciekawe też, skąd ten kabel w ogóle jest, bo po marketach takie raczej nie leżą.
Kolego arlix - wyluzuj trochę, używaj polskich znaków i tak dalej. A układ sieci to układ sieci. O tym decyduje stan faktyczny, a nie ukaz urzędnika. A że urzędników mamy z fantazją to się czasami widzi jak, któreś ZE próbuje podciągnąć pod jakiś układ sieci fragment linii, który nie spełnia żadnych wymagań.
Kolego, Polska nie graniczy z UK (czyli z Wielką Brytanią), chyba że masz na myśli województwo Londyńskie, ale ono na zachodzie bardzie. Jak już to z UA, ale co to ma do rzeczy?
Osobę obeznaną znajdzie się wszędzie, tylko za wiedzę trzeba też zapłacić. Za materiały też trzeba zapłacić, zarówno za zabezpieczenia jak i za okablowanie. W Twoim przypadku zabrakło jednego i drugiego.
I co, rok, czy dwa lata po budowie będziesz kuł w chałupie, zrywał kafelki, przekopywał ogród, bo się “coś z elektryką porobiło”, a Ty mieszkasz przy granicy z UA?
Witam, jestem nowym użytkownikiem tego forum. Nie jestem elektrykiem. Moje pytanie dotyczy także podłączenia różnicówki, więc pozwoliłem sobie podpiąć je do tego wątku. A jest może za proste jak na to forum - sorry - oto ono:
Kabel trójżyłowy jest poprowadzony z mieszkania na trzecim piętrze do piwnicy, tak aby instalacja piwniczna miała ten sam licznik prądu. W mieszkaniu to standardowa instalacja bezpieczniki za różnicówką. Za nimi podpiąłem kabel do piwnicy. Jednak chciałbym mieć w piwnicy drugi wyłącznik różnicowy, żebym w przypadku zwarcia nie musiał biegać na górę. Do dolnej różnicówki w piwnicy wchodzą trzy kable i jako czwarty jak rozumiem jakieś uziemienie. Skąd mam je wziąć ? Czy ciągnąć czwarty kabel z góry, czy zrobić jakieś proste uziemienie - jak ? Czy może zewrzeć ten czwarty z N ?
Wyłączników różnicowoprądowych nie instaluje się jeden a drugim, bo kolejność montażu nie oznacza kolejności zadziałania. Poza tym, widzę że nie ma Pan zielonego pojęcia o elektryczności - dla własnego bezpieczeństwa proszę wezwać kogoś, kto wie chociaż do czego służą przewody N i PE.
Jasne, czyli żadna dodatkowa różnicówka w piwnicy nie ma sensu.
Dziękuję za odpowiedź.
Wiesz kolego … tak z palca ciężko wróżyć.
W piwnicy możesz zamontować całą ścianę bezpieczników i innych zabezpieczeń, ale to nie o to chodzi.
Tutaj dochodzi czynnik Twojego małego doświadczenia z prądem elektrycznym.
Nie rób tak … ale teoretycznie włączając “przewód fazowy” gdzieś i podłączając “przewód neutralny” do np. kranu, grzejnika to mała żarówka nam się zapali.
Czy jest to wykonane bezpiecznie ? NIE
Czy jest to wykonane zgodnie ze sztuką ? NIE
Czy jest to zgodne z normami ? NIE
Czy możesz kogoś wystawić na niebezpieczeństwo włączenie z zabiciem ? TAK, TAK, TAK!
Wiem, że takiej głupoty nie zrobisz … ale grzebiąc coś przy kabelkach bez większej wiedzy technicznej naprawdę możesz czegoś nie zauważyć, a sam na siebie wystawisz zagrożenie.
Zwarcie i wyzwolenie bezpieczników to traktuj jako nagrodę, że zdążyło wyłączyć obwód w porę.
