Co koledzy sądzą o tak wykonanych przewodach odprowadzających/uziemiających?

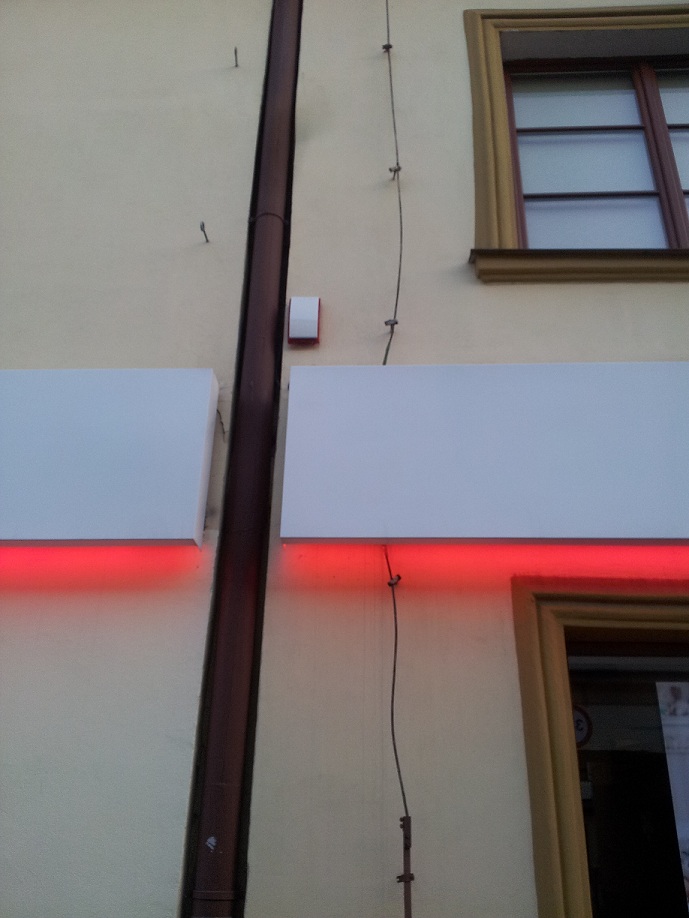

Wygląda, jakby właściciel obiektu obudowując schody kioskiem poprosił fachowców, by przy okazji ogarnęli odgrom. Widziałem już przewody odprowadzające układane pod styropianem w rurkach instalacyjnych, ale w korytkach jeszcze nie
coś w stylu programu “Usterka”. zrobić na od… wziąc kasę i nara. widać że schody razem z zadaszeniem zostały dorobione ale rozwiązanie “elektryka” z obejściem zwodu odgromowego to już inny świat. brakowało chyba pomysłu…czasu…i znajomości przepisów ponieważ zejście odgromowe nie może schodzić tak blisko wejścia. Jednym słowem…zje…e.
w styropianie w rurach grubościennych to norma( choć często używana jest zwykła rura RL)
99% wykonawców układa przewody w RL-kach, a 99% inspektorów nie zwraca na to uwagi. Osobiście jestem przeciwnikiem chowania odgromu w elewacji, zawsze proponuję klientom wersję natynkową - chyba że ktoś się uprze. Kwestia sprowadzenia drutu z dachu żeby było estetycznie, bez kątów ostrych i żeby woda nie zaciekała pod elewację
sam w 99% robię w rurach RL. Raz musieliśmy użyć grubościennych rur ale takie było życzenie inspektora…obiekt wojskowy więc pewnie sam Macierewicz rozkazał…
a patrząc na to pod kątem funkcjonalności to nie miałem okazji (na szczęście) ocenić czy coś by zostało z tej rurki po uderzeniu pioruna…pewnie RL jak i gruba przeszła by w stan lotny..

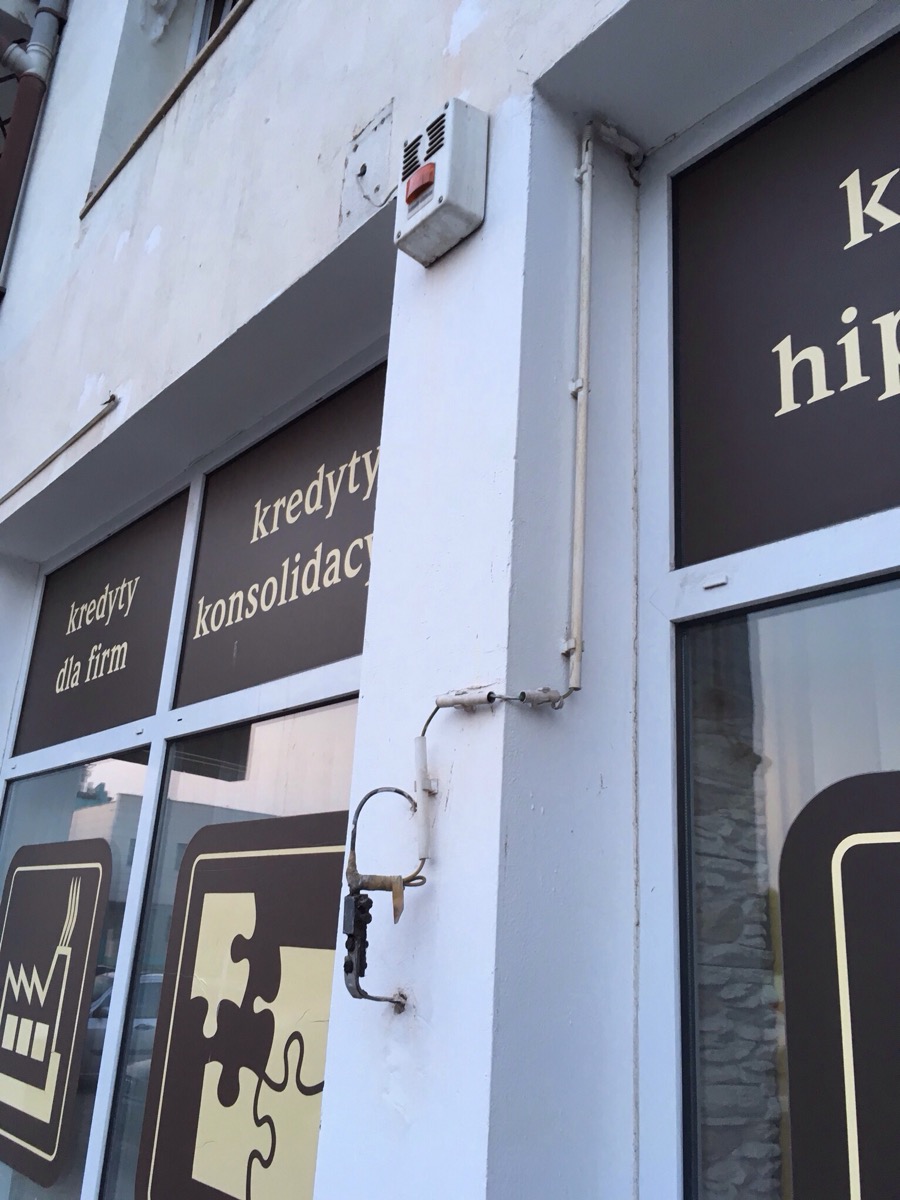

To co widać na zdjęciach to zaproszenie do prokuratora. Opisałem to ale jeszcze raz powtórzę.
Problemy są dwa:
- Norma PN EN 62305 arkusz 3 punkt 8 ochrona przed napięciami dotykowymi i krokowymi.
I tu jeżeli ktoś myśli że rurka mu coś pomoże to się myli. Radzę zapoznać się z techniką wysokich napięć i pojęciem ładunków ślizgowych. Norma określa do jakiej wysokości należy chronić przewód odprowadzający 2,5 + s (odstęp izolacyjny). W praktyce najtaniej jest schować przewody odprowadzające pod ocieplenie(styropian)z zastosowaniem punktu 2.
A wracając do rurek prąd piorunowy dzieli się na to co płynie w przewodzie i na to co płynie po rurce (wyładowanie ślizgowe). Niezależnie od rurki i producenta. A jak poczytamy jak były robione badania to się okazuje że dotyczą przebicia punktowego materiału izolacyjnego. A nie oto zjawisko tu chodzi. Te zjawiska badał już św. pamięci profesor P.B. Andrzej Sowa, a kontynuuje dr Jarosław Wiater z Politechniki Białostockiej i również dzieli się swoimi badaniami na szkoleniach.
2.Norma PN EN 62305 arkusz 3 punkt 5.3.4 jeżeli wymaganego odstępu od palnej ściany nie można zapewnić to przekrój przewodu odprowadzającego nie powinien być mniejszy niż 100mm2.
Jeżeli zastosujemy FeZn 25x4mm to mamy 100mm2 i zawsze jesteśmy w zgodzie z normą i to bez rureczek.Jak policzymy przekrój FeZn fi 8mm to tego warunku nie spełnimy. Należy też uwzględnić tablice a w nich dużo informacji co, jak i gdzie można stosować.
Są wyjątki gdy możemy pominąć powyższe zapisy, ale te musi rozstrzygnąć projektant i wziąć za nie odpowiedzialność.

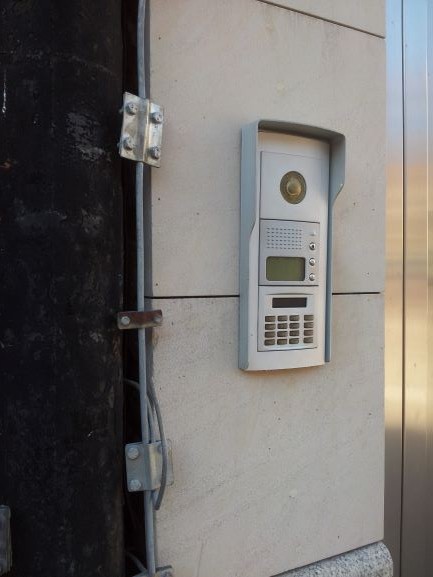

Wszystko w jednym okienku! Tego się nie ucz!!! Stacja przesiadkowa dla piorunów w drodze do wnętrza obiektu.
[quote=“elstan, post:7, topic:13259, full:true, full:true”]
2.Norma PN EN 62305 arkusz 3 punkt 5.3.4 jeżeli wymaganego odstępu od palnej ściany nie można zapewnić to przekrój przewodu odprowadzającego nie powinien być mniejszy niż 100mm2.
Jeżeli zastosujemy FeZn 25x4mm to mamy 100mm2 i zawsze jesteśmy w zgodzie z normą…
[/quote]
To prawda, ale czy zgodnie z pkt. 8.1 normy nie można zastosować izolowanie przewodu odprowadzającego w rurce z polietylenu usieciowan o grubości przynajmniej 3 mm.
[quote=“dresio, post:9, topic:13259, full:true, full:true”]
[quote=“dresio, post:9, topic:13259, full:true, full:true”]
2.Norma PN EN 62305 arkusz 3 punkt 5.3.4 jeżeli wymaganego odstępu od palnej ściany nie można zapewnić to przekrój przewodu odprowadzającego nie powinien być mniejszy niż 100mm2.
Jeżeli zastosujemy FeZn 25x4mm to mamy 100mm2 i zawsze jesteśmy w zgodzie z normą…
[/quote]
To prawda, ale czy zgodnie z pkt. 8.1 normy nie można zastosować izolowanie przewodu odprowadzającego w rurce z polietylenu usieciowanego o grubości przynajmniej 3 mm.
[/quote]
A czym i jak połączysz te rurki? Ten temat już przed laty wyjaśniliśmy. Zapytaj producentów jak i gdzie to zbadali? opornik to usiłował przed laty wyjaśniać, pokazali jedynie badanie rurki, a o reszcie nie wspominali.
<LINK_TEXT text=“https://ise.pl/forum/ochrona-odgromowa- … mowe-15877”>Tak zwane "Rury instalacyjne odgromowe - Ochrona odgromowa i przepięciowa - ISE.pl - Forum Elektryka</LINK_TEXT>
Tu masz film rurka pod napięciem:
<LINK_TEXT text=“https://ise.pl/forum/ochrona-odgromowa- … 60#p149960”>Prowadzenie odgromu pod styropianem -jak? - Ochrona odgromowa i przepięciowa - ISE.pl - Forum Elektryka</LINK_TEXT>

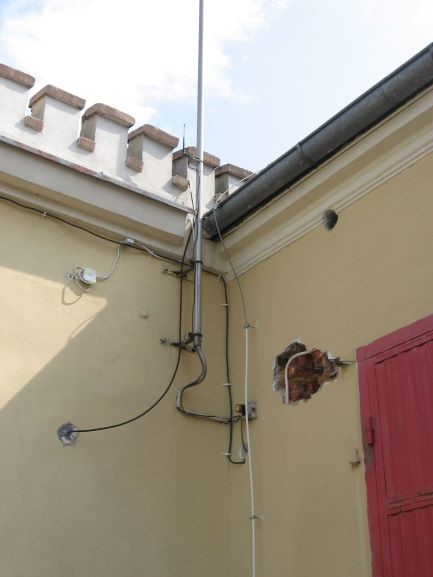

Obiekt Ochotniczej Straży Pożarnej, niech ktoś to skomentuje dla młodych i napisze czy jakiś system ochrony przeciwprzepięciowej da tu radę?
W kącie:
- instalacja odgromowa w rureczce fi 16 co od wszystkiego chroni
- czujnik zmierzchówki
- 3 anteny nadawczo/odbiorcze
- włącznik syreny alarmowej
- inne instalacje elektryczne
Nikt nikogo nie zwolnił od myślenia. Widać tu brak wiedzy o doświadczeniu nawet nie wspomnę.
Na pierwszy rzut oka to laicy a raczej nieuki. Niestety to częsty widok.

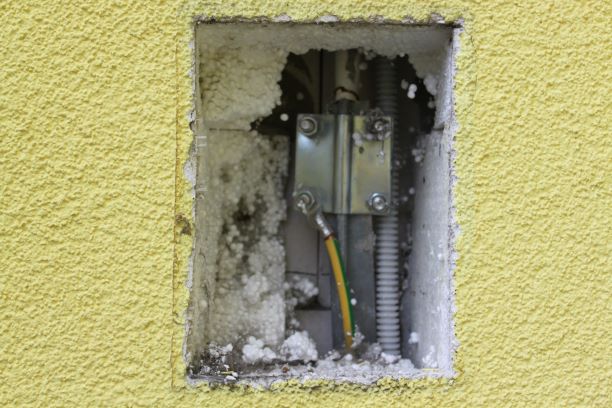

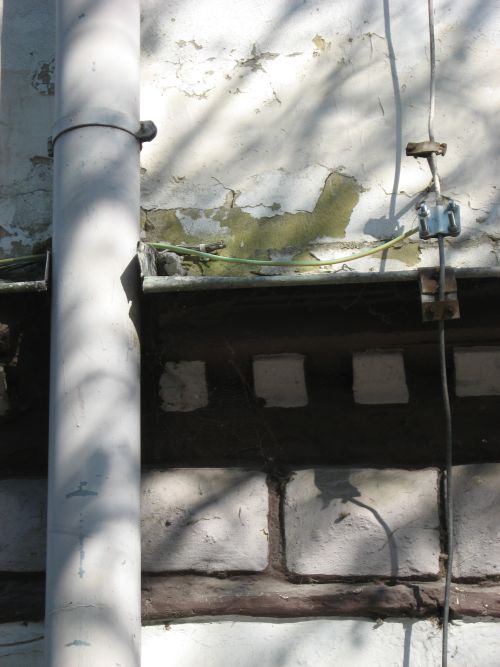

Podobną sytuację spotkałem w zeszłym roku na przeglądzie instalacji. Wycinek z uwag do protokołu:
- Do jednego z zacisków kontrolnych przewodu odprowadzającego instalacji odgromowej przyłączono przewód uziemiający zainstalowany w szafie teletechnicznej budynku. Taki sposób wykonania uziemienia może stwarzać zagrożenie porażeniem prądem lub wystąpienia poważnej awarii sprzętu. Prawidłowe połączenie przewodu uziemiającego instalacji elektrycznej/teletechnicznej z uziomem powinno być usytuowane poniżej poziomu gruntu.

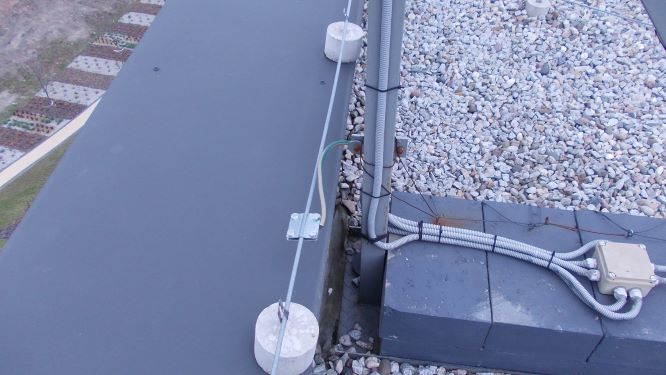

[quote=“STANCA, post:15, topic:13259, full:true, full:true”]
Przekierowanie części prądu piorunowego na komputery
[/quote] …nooo, właśnie tak się “podkręca” procesor. Potem komp tak szybko chodzi , że wzrokiem nie nadążysz , nic nie widać ! :lol:

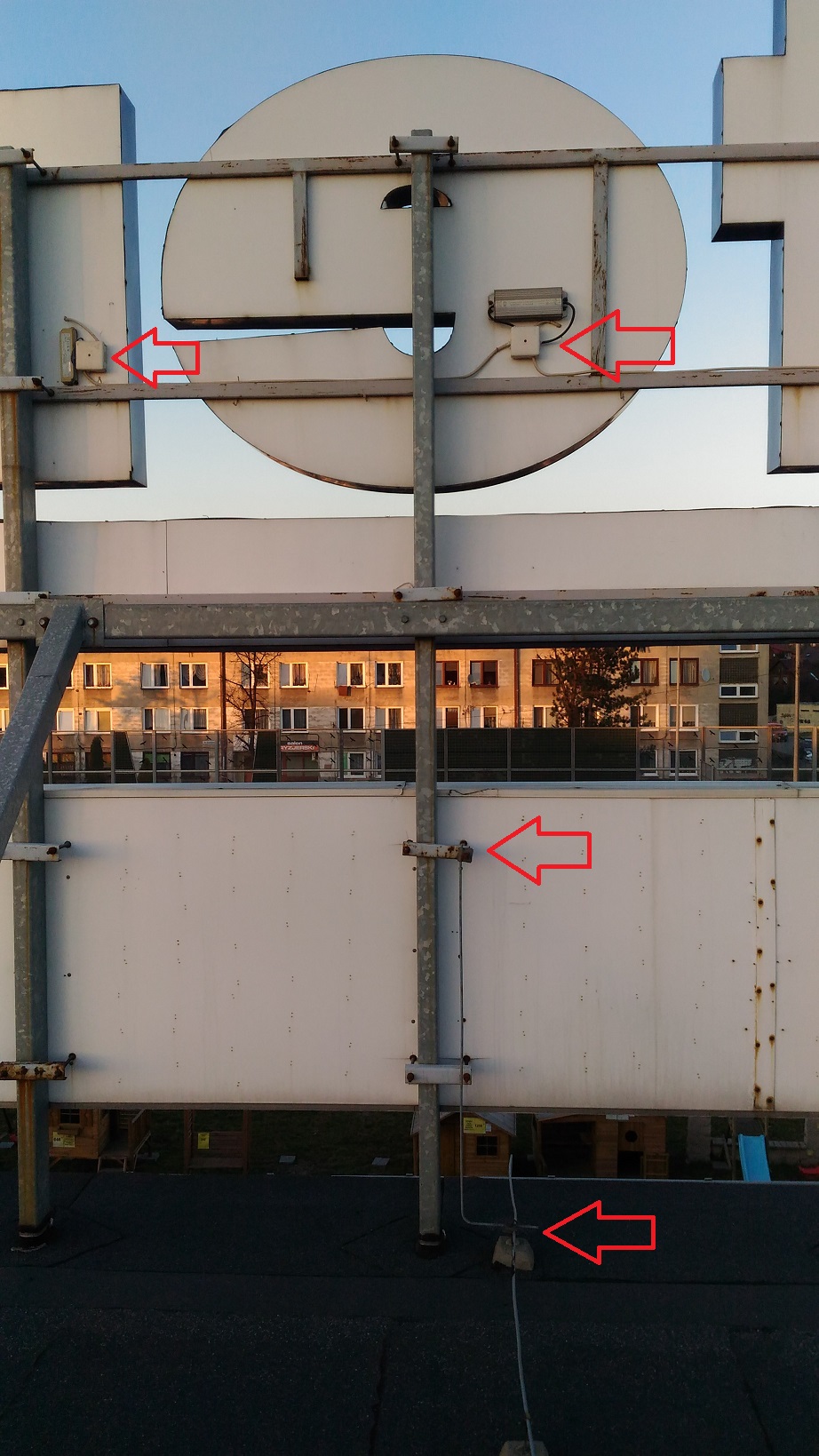

Dołożyli reklamę na skraju dachu i jest co jest. Zaproszenie do tańca z piorunami wewnątrz obiektu. Najbliższy ochronnik dwa pietra niżej na wejściu zasilania. Wiązka przewodów tam idzie z dachu.
