Zadania z elektrotechniki

Dyskusje tematyczne Energoelektronika
1

Witam.
Mam do rozwiązania dwa zadania moze proste moze nie, ale chciałbym poprosić o wytłumaczenie co sie dzieje w konkretnych sytuacjach.

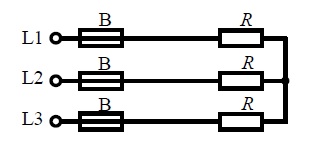

  1. Trzy grzałki połaczone w gwiazde bez przewodu neutralnego przy zasilaniu
    symetrycznym 3 × 400 V, 50 Hz pobieraja z sieci moc 3,0 kW. Jaka moc bedzie pobierał zespół grzałek po zadziałaniu bezpiecznika w fazie L2? (załacznik)

moje dodatkowe pytanie co: sie tak naprawde dzieje gdy odlaczymy jedna faze z trojfazowki? Dwie pozostałe fazy jaką moc i prad bedą pobierać ?

2.Rezystor, cewke idealną i kondensator bez strat, polaczone w trojkat wlaczono do sieci trojfazowej o napieciu miedzyfazowym U=400V. Mam obliczyć wartosci prądow przewodowych, wiedzac ze R=Xl=Xc=20Ω.

a tutaj mialbym obliczyc te prady korzystajac tylko z prawa Ohma?

rys1 .jpg
rys1 .jpg326×142 9.04 KB

2

1 - 1,5 kW, masz 3 rezystory o mocy 1 kW przy napięciu znamionowym 230V. Przy dwóch fazach napięcie na rezystorze to 200V.

3

Witam.

Napięcie na fazach będzie wynosiło połowe napięcia 400V, czyli 200V dlatego że rezystancje na grzałkach są sobie równe.Rezystancje w fazach L1 i L3 będa się sumować R1+R3.

Będzie pracował jak odbiornik jednofazowy.

4
  1. Po wypadnięciu jednej z faz odbiornik staje się odbiornikiem włączonym między fazowo z szeregowo połączonymi impedancjami ( przypadku rozważań teoretycznych przy założeniu idealnego odbiornika rezystancyjnego, na rezystancjami) , w przypadku odbiornika symetrycznego spadek napięcia będzie wynosił dokładnie połowę napięcia między fazowego dla każdej z nich.
    P=U^2/2*R
  2. Należy wyliczyć dla każdej gałęzi trójkąta I (wektorowo) i odjąć od siebie geometrycznie poszczególne prądy gałęziowe, np.
    Iu= U/R; Iv=U/Xl; Iw=U/Xc, I1=Iu-Iv ( wielkości wektorowe)
