Witam
Panowie poszukuje materiałów na temat przekaźników starego typu RIo-30 oraz RIT-30.
Jakąś dtr-kę bądź instrukcję użytkowania.
Muszę dokonać korekt nastaw tych zabezpieczeń jednak na obiekcie nie znalazłem żadnej instrukcji do tych zabezpieczeń w polach transformatorowych.

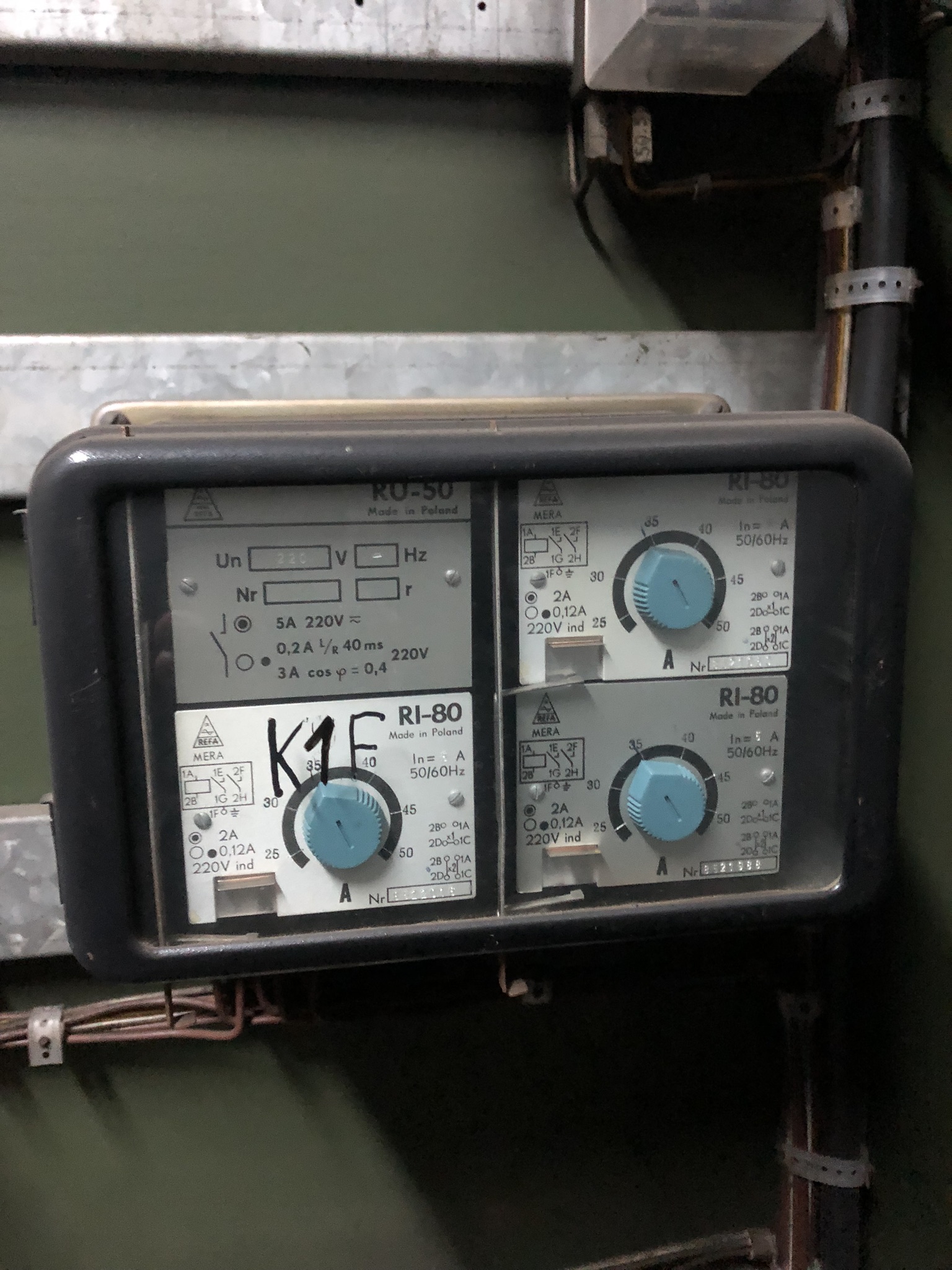

RIT-30 z tego co znalazłem to stare zab. od przeciążeń. Współpracuje ono z przekładnikami 50/5A. Obecna nastawa to 33A. Zabezpiecza ono trafo. 400kVA /20kV - In=11,5A

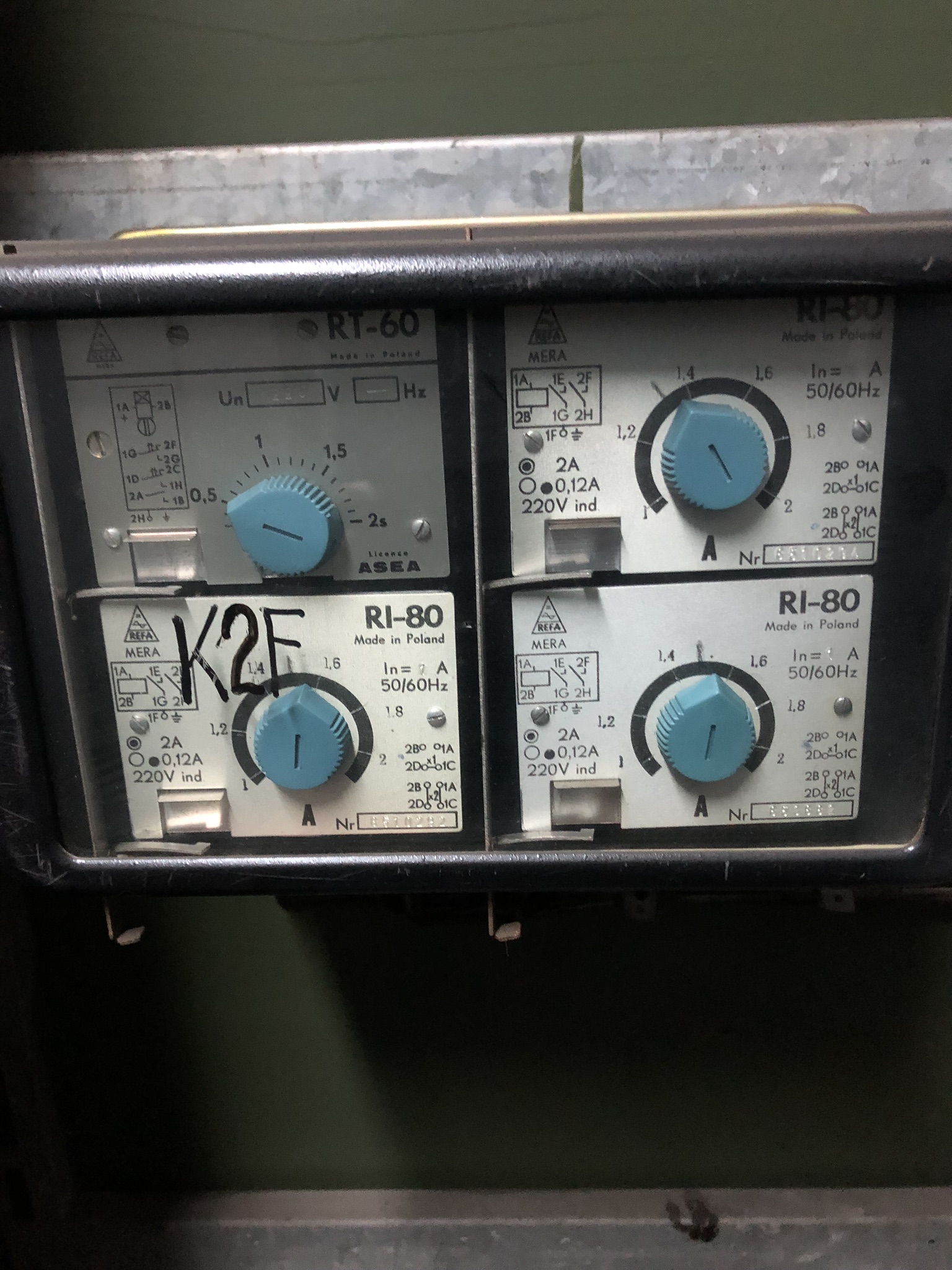

Przekaźnik RIo-30 - posiada możliwość nastawy czasowej w zakresie 0,3-2A oraz zakres prądowy 1-4A. Obecne nastawy to: L1 1,4A, L2=1,6A, L3=1,6A, t=0,5s. Czy jest to w takim układzie zab. ziemnozwarciowe?
Człony RI80 to nic innego jak wyzwalacze elektromagnetyczne nadprądowe. Do czego sa wykorzystywane ? - trudno powiedzieć bez schematu pola. Jedynie obstawiam, że nastawa 33 A, bez członu czasowego, to zabezpieczenie zwarciowe.
[quote=“Janusz_krk, post:1, topic:13733, full:true, full:true”]
Obecne nastawy to: L1 1,4A, L2=1,6A, L3=1,6A, t=0,5s. Czy jest to w takim układzie zab. ziemnozwarciowe?
[/quote] Raczej nie , ziemnozwarciówka potrzebuje składowej napieciowej z “otwartego trójkąta” (w polu pomiarowym) i składowej prądowej z przekładnika ferantiego na kablu odpływowym a tu masz 3 człony prądowe z nastawą czasową. Były prymitywne układy bez składowej napięciowej (nie było pola pomiarowego) ale wtedy stosowano jeden człon nadprądowy z przekładnika ferantiego i człon czasowy do ustawienia zwłoki. Bez schematu pola dokładnie się nie dowiesz , ja stawiałbym, że to zabezpieczenie przeciążeniowe a asymetria nastaw to efekt "najeżdżania " członów przez pomiarowców , w rezultacie one działają dla jednej wartości (niedokładność skali).
Reasumując, nie mam DTRek to tych zabezpieczeń ale obsługiwałem je długi czas, jak coś potrzebujesz to pisz.
RIo-30 to trójfazowy przekaźnik nadprądowy bezzwłoczny, służy do realizacji funkcji zabezpieczenia zwarciowego, działa z czasem własnym.
RIt-30 służy do realizacji zabezpieczenia nadprądowego zwłocznego.
Pamiętajcie, że w zależności od sposobu podłączenia obwodów prądowych, pobudzenie RI-80 następuje albo przy nastawie x1, albo x2.
Postaram się wyszperać jakieś materiały na temat RIt/RIo. Jak znajdę, dam znać
P.S. To nieprawda, że do realizacji funkcji zabezpieczenia ziemnozwarciowego. Zabezpieczenie Io> może być zrealizowane wyłącznie o funkcję nadprądową. Inna rzecz, że raczej jest to już rzadkość, ale skoro Kolega ma na rozdzielni RIT, to może mieć i jakieś zabezpieczenia ziemnozwarciowe dziś uznawane za mało skuteczne
Kiedyś sprawdzałem i ustawiałem zabezpieczenia tego typu , musisz mieć zespół prądowy z dławikiem ,przekaźnik ,stoper , amperomierz wzorcowy . Tym zestawem wymuszasz prąd na przekładniku prądowym i odczyt amperomierza korygujesz z nastawą RIT 80 , styki masz na zdjęciu lub na pokrywie zabezpieczenia , uważaj jak nie robiłeś tego to zapytaj - prace nie są trudne ale niebezpieczne
Nastawy RIT 1.4A i 1.6A (14A po stronie SN) świadczą o tym iż jest to zabezpieczenie przeciażeniowe nastawione na 1.2xIn transformatora. Różnice nastaw wynikają z ustawienia wartości podczas pomiarów, jak napisał kolega wyżej.
