Wytrzymałość statyczna słupa A-owego ŻN 10

Witam
Potrzebuję udowodnić, że słup Aowy ŻN 10 nie jest przystosowany do modernizacji sieci ze względu na zbyt niską wytrzymałość statyczną (wymiana przewodów gołych na AsXSn). Widziałem na projektach znalezionych w internecie, że projektanci przyjmują:
Fx<1472daN
Fy<222daN
Informacja znaleziona na tym forum to potwierdza jednak czy wie ktoś na jakiej podstawie są brane te dane? Jakieś konkretne albumy?
Pozdrawiam

Mówimy oczywiście o słupach nowych ŻN 10.

Dla słupa rozkracznego

Fx<1472 daN

Fy<222 daN



Dla słupa rozkracznego z rozpórką RS-15

Fx<1766 daN lub 2207 daN w zależności od ustoju

Fy<222daN

[quote=“opushig, post:1, topic:14028, full:true, full:true”]
czy wie ktoś na jakiej podstawie są brane te dane? Jakieś konkretne albumy?
[/quote]
Przykładowo Album linii napowietrznych nN z przewodami izolowanymi - PTPiREE opracowany przez PPU ELprojekt Poznań.

Akurat miałem na myśli istniejącego słupa mającego około 30 lat. Zdaję sobie sprawę, że jego wytrzymałość na przestrzeni lat spadła. Jednak wg moich obliczeń nawet gdyby słup miał wytrzymałość jak nowy to i tak nie spełniałby wymagań ze względu na to że stoi narożnie o kącie załamania około 110st.

Dzięki za podpowiedź odnośnie albumu.

[quote=“opushig, post:3, topic:14028, full:true, full:true”]
Jednak wg moich obliczeń nawet gdyby słup miał wytrzymałość jak nowy to i tak nie spełniałby wymagań ze względu na to że stoi narożnie o kącie załamania około 110st.
[/quote]
Naszkicuj sytuację lub zapodaj kawałek mapy z opisem rodzaju przewodów As, przekrojami i długościami przęseł. Podaj oczywiście strefy S i W.

Strefa klimatyczna S1, W1

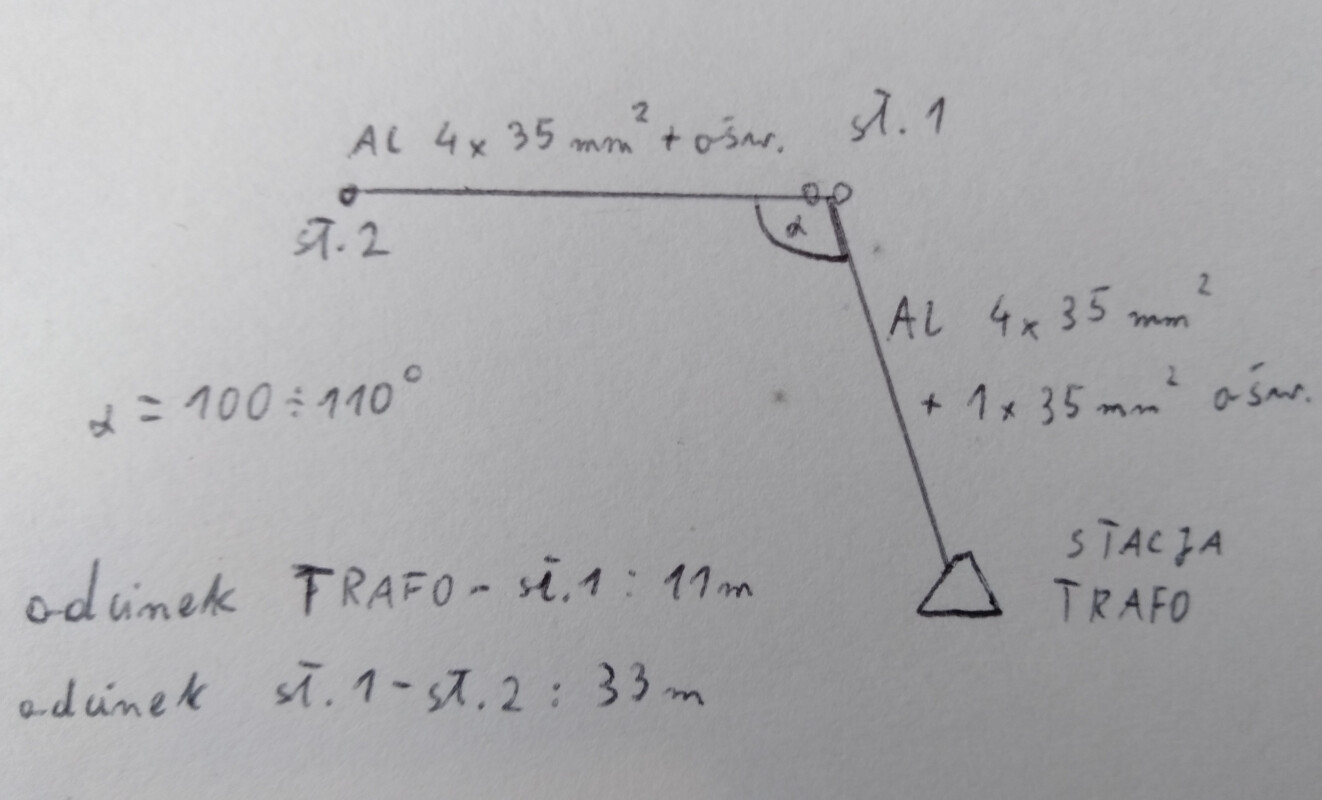

Sytuacja jak poniżej

Wymieniany ma być odcinek o długości 11m od stacji trafo do sł.1 na przewód 4x70 + 2x35.

Fy=490*cos(20)=460
460<222daN

Z powyższego by wynikało, że warunek dla Fy nie jest spełniony. Fx nie liczę bo nie znam naciągu między sł. 2 a sł. 1

https://zapodaj.net/46003adf93639.jpg.html
https://zapodaj.net/dba2eb2ac8b86.jpg.html

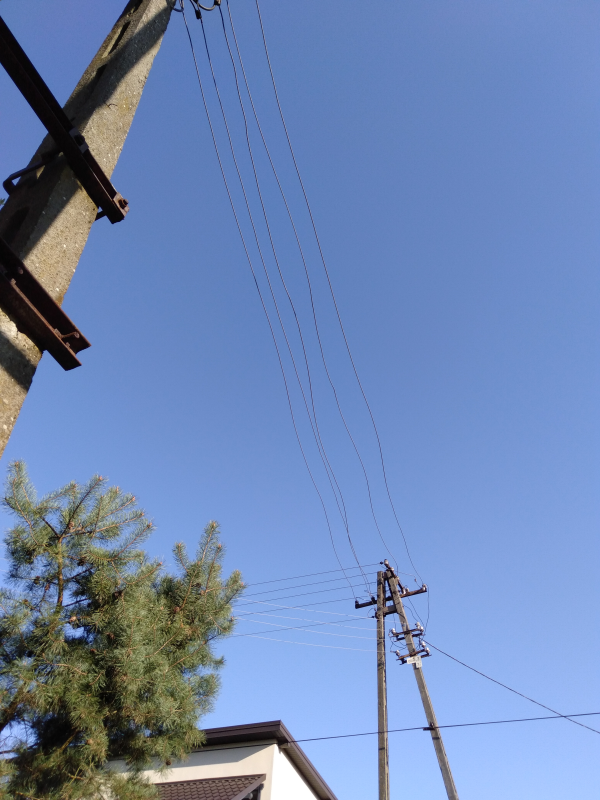

Jeżeli przewody pomiędzy słupem nr 1 a słupem nr 2 pozostają bez zmian to Fx pozostawmy w spokoju. Co do odcinka stacja - słup nr 1. Już dzisiaj masz luźne podwieszenie przewodów AL co widać na fotce. Jeżeli wysokość zawieszenia nowych przewodów pozwoli to zastanowiłbym się nad podwieszeniem przewodów ze zmniejszonym naciągiem podobnie jak istniejące.

Ok, dzięki za opinie.

A tak czysto teoretycznie. Jak obliczyć/oszacować siłę Fx działającą na słupa nr 1?

A jaki jest przekrój przewodów?

Al 4x35 + 1x35 (oświetlenie)

przęsło sł. 1 - sł. 2: 33 metry

sł. 2 to ŻN 10 przelot

5 x 35 x 7kG/mm² = 1225 kG
Przelicz sobie na daN

ok, a 7kG/mm² skąd wziąłeś? Z tabeli jakiejś?

Stary album dla linii wykonanych przewodami gołymi Al.

Dzięki za pomoc :slight_smile: Już wiem coś więcej.
