Witam Szanownych forumowiczów.
Czy są jakieś normy, przepisy…, które określają jaki sprzęt dielektryczny powinien być na wyposażeniu podstacji?
Szczególnie zależy mi na określeniu czy mają być podesty izolacyjne.
Co jaki czas powinny być badane takie podesty? Kiedyś takie badania były wykonywane u nas co 3 lata.
I jeszcze jedno - drążki izolacyjne powinny być badane co rok czy co 2 lata?
Pozdrawiam, Mariusz.
[quote=“Pom8635, post:1, topic:14668, full:true, full:true”]
Czy są jakieś normy, przepisy…, które określają jaki sprzęt dielektryczny powinien być na wyposażeniu podstacji?
[/quote]
Na podstacji bez stałej obsługi nie musi być w ogóle żadnego sprzętu. Sprzęt przywozicie ze sobą podczas prac. A jaki sprzęt musi być ? No taki który będzie potrzebny by bezpiecznie wykonać prace.
Na pewno musi być ;

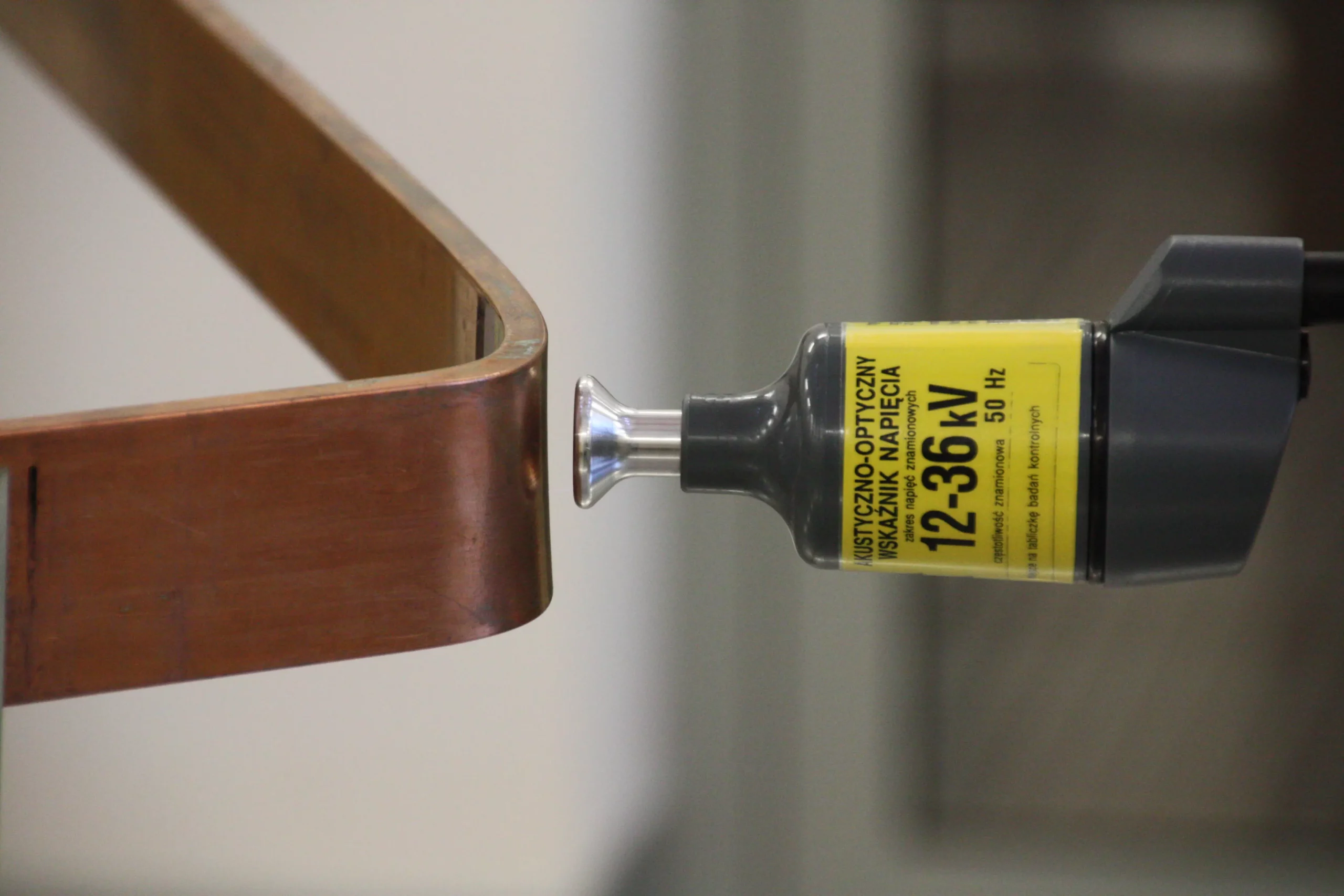

a) Drążki izolacyjne – w zależności od przeznaczenia służące do zamocowania
wskaźników napięcia lub wyposażone w różne elementy robocze, czyli odpowiednie
zaczepy manewrowe do obsługi odłączników lub zakładania uziemiaczy przenośnych.
b) Kleszcze i uchwyty izolacyjne – przeznaczone do zakładania i wyjmowania wkładek
bezpiecznikowych.
c) Rękawice elektroizolacyjne – stanowiące zasadniczy sprzęt izolacyjny przy
urządzeniach o napięciu do 1 kV i sprzęt dodatkowy przy urządzeniach o napięciu
powyżej 1 kV.
d) Kalosze elektroizolacyjne – używane jako dodatkowy sprzęt ochronny, przy
urządzeniach o napięciu nie przekraczającym 1 kV,
e) Półbuty elektroizolacyjne – używane jako dodatkowy sprzęt ochronny, przy
urządzeniach o napięciu powyżej 1 kV.
f) Pomosty izolacyjne – stosowane jako dodatkowy sprzęt ochronny przy obsłudze
urządzeń elektroenergetycznych o napięciu powyżej 1 kV.
g) Dywaniki i chodniki gumowe - stosowane jako dodatkowy sprzęt ochronny przy
obsłudze urządzeń elektroenergetycznych o dowolnym napięciu,
[quote=“Pom8635, post:1, topic:14668, full:true, full:true”]
Szczególnie zależy mi na określeniu czy mają być podesty izolacyjne.
[/quote]
Nie muszą, jeśli będą dywaniki izolacyjne badane co 5 lat tak samo jak podesty.
[quote=“Pom8635, post:1, topic:14668, full:true, full:true”]
I jeszcze jedno - drążki izolacyjne powinny być badane co rok czy co 2 lata?
[/quote]
Należy rozróżnić drążki. Są drążki manipulacyjne i izolacyjne . Jedne są do dotykania elementów będących pod napięciem a drugie nie będących pod napięciem. Na przykład drążkiem izolacyjnym najczęściej jest drążek do zakładania wskaźnika napięcia. A np. manipulacyjnym jest drążek do zakładania uziemiaczy. Badania jednych i drugich są podane u producenta w DTR .
I najważniejsze to opracowana przez pracodawcę instrukcja bezpiecznego użytkowania sprzętu znajdującego się w rozdzielni gdzie zaznaczysz okresy przeglądów tego sprzętu.
[quote=“Simcode, post:2, topic:14668, full:true, full:true”]
Nie muszą, jeśli będą dywaniki izolacyjne badane co 5 lat tak samo jak podesty.
[/quote] Dywaniki raz na 1 rok, podesty nie rzadziej niż co 2 lata - to zalecenia producentów oparte na normach. Ale tak naprawdę, biorąc pod uwagę “normoodpornych”, to czasookresy badań może wyznaczyć właściciel biorąc pod uwagę warunki eksploatacji i inne sobie znane czynniki zawierając je w instrukcji.
[quote=“Simcode, post:2, topic:14668, full:true, full:true”]
Czy są jakieś normy, przepisy…, które określają jaki sprzęt dielektryczny powinien być na wyposażeniu podstacji?
[/quote] Tak, to instrukcja eksploatacji wykonana na podstawie m.in.wytycznych w projekcie.
Tu przykładowe wyposażenie jednej ze stacji 15/0,4 kV:
Bardzo dziękuję kolegom za merytoryczną odpowiedź.
Pozdrawiam, Mariusz.
[quote=“elmontjs, post:3, topic:14668, full:true, full:true”]
Dywaniki raz na 1 rok, podesty nie rzadziej niż co 2 lata - to zalecenia producentów oparte na normach.
[/quote]
W której normie to pisze? W wszystkich rozdzielniach które obsługiwałem i obsługuje ten okres wynosi 5 lat . I wcale nie twierdzę że nie może być krócej.
Tutaj masz aktualne wytyczne czasookresów badań (str. 5), jak i opis sprzętu z podanymi normami (podobne informacje znajdziesz w DTR-kach poszczególnego sprzętu. W swojej pracowni też stosuję te wytyczne, chyba, że sprzęt jest dla górnictwa, wtedy obowiązują krótsze czasookresy.
Odnośnie dywaników zapis o corocznym badaniu pojawił się w normie PN-EN 61111 po nowelizacji w 2009r.
A tutaj masz kartę katalogową chodnika:
chodnik gumowy.pdf (203 KB)
Powoli, w lekturze którą przedstawiłeś wyraźnie pisze o sposobie badań, a nie o czasie ich badania.
NP. należy sprawdzać wg kryteriów zawartych w normie PN-EN 61243-1:2007.
Czyli jak to sprawdzić i jakie błędy wykrywać.
[quote=“elmontjs, post:6, topic:14668, full:true, full:true”]
hyba, że sprzęt jest dla górnictwa, wtedy obowiązują krótsze czasookresy.
[/quote]
Właśnie w górnictwie dywaniki i podesty co 5 lat innych nie spotkałem a mam okazje odwiedzać kopalnie. . Stąd była moja odpowiedź dla kolegi. Drążki są rozróżniane tak jak pisałem powyżej.
W rozporządzeniu w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych mamy zapis .
sprzęt ochronny elektroizolacyjny oraz wskazujący napięcie ewidencjonuje się i poddaje okresowym próbom i badaniom w sposób określony w dokumentacji producenta
[quote=“Simcode, post:7, topic:14668, full:true, full:true”]
…a nie o czasie ich badania.
[/quote] Zajrzyj na str. 5, jest cała tabela (rozdz. 3.1)
[quote=“Simcode, post:7, topic:14668, full:true, full:true”]
Właśnie w górnictwie dywaniki i podesty co 5 lat innych nie spotkałem a mam okazje odwiedzać kopalnie.
[/quote]. W górnictwie te czasookresy są jeszcze bardziej zagęszczone, nie wnikam z jakiego obowiązku wynikają, ale jak przywożą mi do pracowni, to oprócz rękawic i kaloszy, wszystko skracają o połowę … może to to ich wewnętrzne rozporządzenie …nie wiem. Wykonuje usługę dla dwóch zakładów górniczych i obydwa stosują te same czasookresy.
[quote=“elmontjs, post:8, topic:14668, full:true, full:true”]
Zajrzyj na str. 5, jest cała tabela (rozdz. 3.1)
[/quote]
Tak widziałem ją, ale to tabela firmy robiąca takie przeglądy. Można je znaleźć w każdej firmie robiącej przeglądy. Firmy zawsze chcą jak najkrótszych terminów -wiadomo kasa. W twojej tabeli jest zaznaczone że nowe fabryczne mogą być dłużej użytkowane, a u innych nie ma takiego zapisu .
Strona 30 Zag.4
https://cslog.wp.mil.pl/u/T_4_SPRZET_OCHRONNY_ZSE.pdf
[quote=“Simcode, post:9, topic:14668, full:true, full:true”]
Tak widziałem ją, ale to tabela firmy robiąca takie przeglądy
[/quote] To producent sprzętu a wiesz, że wytyczne producenta są w tym wypadku bardzo istotne:
“§ 26. 1. Sprzęt ochronny elektroizolacyjny oraz wskazujący napięcie ewidencjonuje się i
poddaje okresowym próbom i badaniom w sposób określony w dokumentacji producenta”
Zajrzyj na DTRki innych producentów, zajdziesz to samo, przykładem jest karta katalogowa przytoczonego wyżej chodnika elektroizolacyjnego (masz tam wskazanie badania co 12m-cy)
Czasookresy w tej tabeli są również sugerowane w normach.
[quote=“Simcode, post:9, topic:14668, full:true, full:true”]
a u innych nie ma takiego zapisu .
Strona 30 Zag.4
[/quote] …polemizowałbym z tabelą, którą przytoczyłeś. Przed nowelizacją: “Rozporządzenia Ministra Energii w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych” była trochę “wolna amerykanka” tzn zalecenia producenta nie koniecznie musiały być brane pod uwagę a normy …sam wiesz (z resztą nie każdy sprzęt miał w normie określony czasookres badań), więc niejednokrotnie liczyły się tylko wewnętrzne instrukcje. Myślę, że stąd zapisy w tabeli, którą przytoczyłeś. A ten zapis : “w miarę potrzeb” dla rękawic w klasie 00 i 0 - przyznaj kogoś poniosło.
Dziś, jak widzisz, sytuacja jest bardziej klarowna.
[quote=“elmontjs, post:10, topic:14668, full:true, full:true”]
Zajrzyj na DTRki innych producentów, zajdziesz to samo, przykładem jest karta katalogowa przytoczonego wyżej chodnika elektroizolacyjnego (masz tam wskazanie badania co 12m-cy)
[/quote]
I z tym się zgadzam. To producent ma narzucać dla swojego sprzętu czasookresy a nie normy.
Kolega elmontjs wspomniał o sprzęcie ochronnym używanym w górnictwie , należy tu rozgraniczyć sprzęt ochronny używany na powierzchni i na dole. Powierzchnię można potraktować wg prawa energetycznego ale dół wg prawa geologicznego i górniczego. Do tego prawa jest rozporządzenie z 23 listopada 2016 w sprawie szczegółowych wymagań prowadzenia ruchu w podziemnych zakładach górniczych. Rozporządzenie to określa miedzy innymi zasady bezpieczeństwa w kopalni. Do rozporządzenia są przypisane załączniki i ten interesujący to nr1 to RODZAJE, ZAKRES I WZORY DOKUMENTACJI PROWADZENIA RUCHU zakładu górnicze i nr 2 to DOKUMENT BEZPIECZEŃSTWA załącznik nr 4 INSTALOWANIE, EKSPLOATACJA ORAZ KONTROLA MASZYN, URZĄDZEŃ I INSTALACJI pkt.5.10 Środki ochronne do 5.10.10 tabela z czasookresami okresowych prób. Musi być to zawarte w instrukcji eksploatacji obiektu elektroenergetycznego a czasookresy zatwierdzonej przez kierownika działu energomechanicznego i całość zatwierdzona przez kierownika ruchu zakładu górniczego.
