Witam,

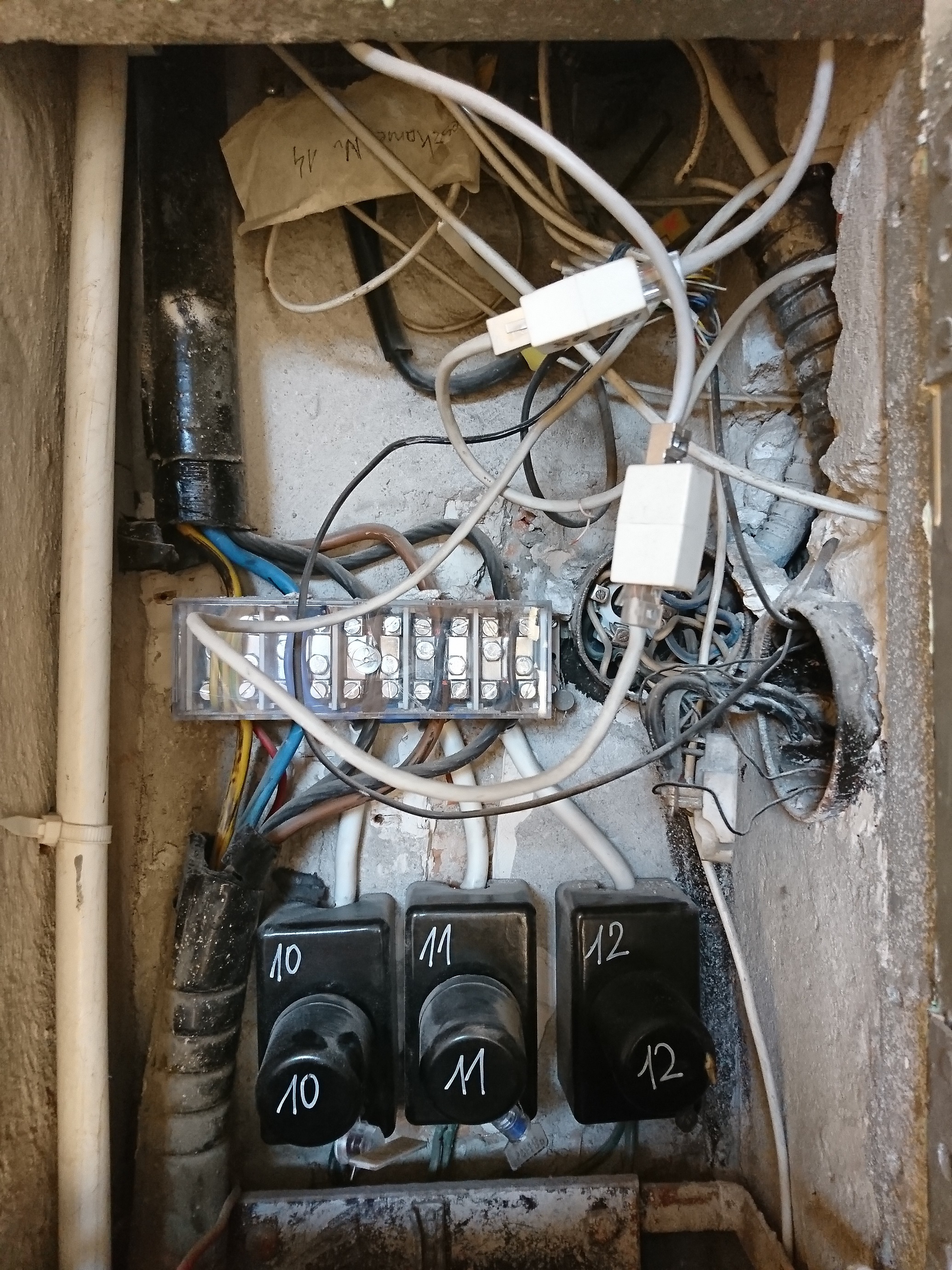

Mam pytanie. Czy układ sieci na załączonym obrazku to TN-S Jest to zdjęcie ze skrzynki na klatce schodowej. Do mieszkania wchodzi kabel dwużyłowy- Czyli z licznika do mieszkania jest układ TN-C ? Jestem w trakcie wymiany instalacji w mieszkaniu. Czy kabel z licznika do rozdzielnicy można wymienić we własnym zakresie ?
Kabel ten nazywany jest WLZ i jego wymiana jest po stronie właściciela lokalu, po uprzednim zgłoszeniu licznika do rozplombowania w celu wymiany w/w przewodu. Należy z całą pewnością ułożyć przewód 3-żyłowy. Najczęściej dla zasilania 1-fazowego jest to przewód 3x6mm2
[quote=“Dariusz K., post:1, topic:13521, full:true, full:true”]
Witam,
Mam pytanie. Czy układ sieci na załączonym obrazku to TN-S Jest to zdjęcie ze skrzynki na klatce schodowej. Do mieszkania wchodzi kabel dwużyłowy- Czyli z licznika do mieszkania jest układ TN-C ? Jestem w trakcie wymiany instalacji w mieszkaniu. Czy kabel z licznika do rozdzielnicy można wymienić we własnym zakresie ?
[/quote]
Na załączony zdjęciu nie da sie określi jaki jest układ na pierwszy rzut oka to jest instalacja cztero przewodowa a nie dwu podzialu żadnego nie wiadac więc to może być układ TN-C ale może być i TT w przypadku TT nie można przerobić na TN-S trzeba zadzwonić do ZE i się upewnić. Rozdzielnica na zamieszczonym zdjeciu nie nadaje się do użytkowania.
[quote=“dawidgta, post:3, topic:13521, full:true, full:true”]
na pierwszy rzut oka to jest instalacja cztero przewodowa a nie dwu
[/quote]
Powiększ sobie Kolego zdjęcie. Co wg Ciebie jest na pierwszym od lewej torze listwy zaciskowej wlz-tu?
[quote=“opornik, post:4, topic:13521, full:true, full:true”]
Powiększ sobie Kolego zdjęcie. Co wg Ciebie jest na pierwszym od lewej torze listwy zaciskowej wlz-tu?
[/quote]
Dziękuję za zwrócenie uwagi faktycznie nie dopatrzylem ze to uklad TN-S tylko dziwne że kolega Dariusz K. Ma do mieszkania 2 przewody a nie 3 widocznie ktoś na skladce schodowej przerobil instalacje na TN-S.
[quote=“dawidgta, post:5, topic:13521, full:true, full:true”]
nie dopatrzylem ze to uklad TN-S
[/quote] A może TT?
[quote=“elmontjs, post:6, topic:13521, full:true, full:true”] A może TT[/quote]
Więc tak myślę że bez sprawdzenia w ZE lub na najbliższym transformatorze sami tutaj nie wymyślimy czy to TT czy TN-S i koledze nie pomożemy
Trzeba się dowiedzieć w lokalnym zakładzie dystrybucyjnym jaki jest układ sieci TN-C, czy TT, a następnie u administratora budynku jaki jest układ instalacji w budynku. Zakładając, że w sieci jest układ TN-C, prawdopodobnie administrator robił modernizację starej instalacji wlz i przystosował ją do układu TN-S. Niemniej z postu wynika, że są jeszcze instalacje odbiorcze dwuprzewodowe w układzie TN-C. Jako, że nie powinno być tak robione, że za układem TN-S jest układ TN-C, można domniemać, że w tej chwili wlz jest w trochę dziwnej konfiguracji L1, L2, L3, N, PEN. Taka “hybryda” będzie dopóki ostatni odbiorca nie wykona instalacji w układzie TN-S. a więc może za sto lat. Niestety jest tak robione nagminnie i nie ma rozsądnego wyjścia, gdyż wlz trzeba z różnych względów czasami wymienić, a nie ma możliwości zmuszenia lokatorów do wymiany ich starych instalacji na układ TN-S.
Co Ty masz teraz zrobić? Oczywiście ułóż instalacje w układzie TN-S. Przewód N podłącz do niebieskiego, czyli N, Twój przewód ochronny PE podłącz do przewodu żółtozielonego PE lub PEN - tego jaki to jest przewód teraz, nie wiemy.
Jeżeli w zamiarze administratora, wlz jest w układzie TN-S to problemem jest tylko gdzie należy podłączyć przewód PEN ze starej instalacji w układzie TN-C? Prawidłowo powinien być podłączony do przewodu PEN, który dopiero w przyszłości będzie przewodem PE. W praktyce można być pewnym, że część instalacji będzie jednak podłączona do N, bo stary PEN miał kolor niebieski i elektrycy połączą go do N. Taki bałagan niestety jest we wszystkich budynkach, gdzie zmodernizowano wlz na TN-S, a zostały wlz do mieszkań w układzie TN-C.
PS Sprawdź jednak dobrze, bo na zdjęciu instalacja wygląda (przynajmniej te rurki) na starą i może jest układ TT.
