Poniżej schematy rozdzielnic w domku jednorodzinnym. Proszę o uwagi i komentarze. Oczywiście mniej interesują mnie komentarze typu “Wszystko źle, wyjdź.”, prosiłbym raczej o “1) A źle, bo B, więc powinno być C, 2) D źle, bo…”.
TN-C-S, 12,5kw, wyłącznik nadmiarowo - prądowy bez członu zwarciowego (ogranicznik mocy) o prądzie znamionowym 25A.
Planowany falownik 12kW 3F, PV ok. 6kW, Umax <600V, Imax <16A (przy PV MCB 16A DC).
Z góry dziękuję.

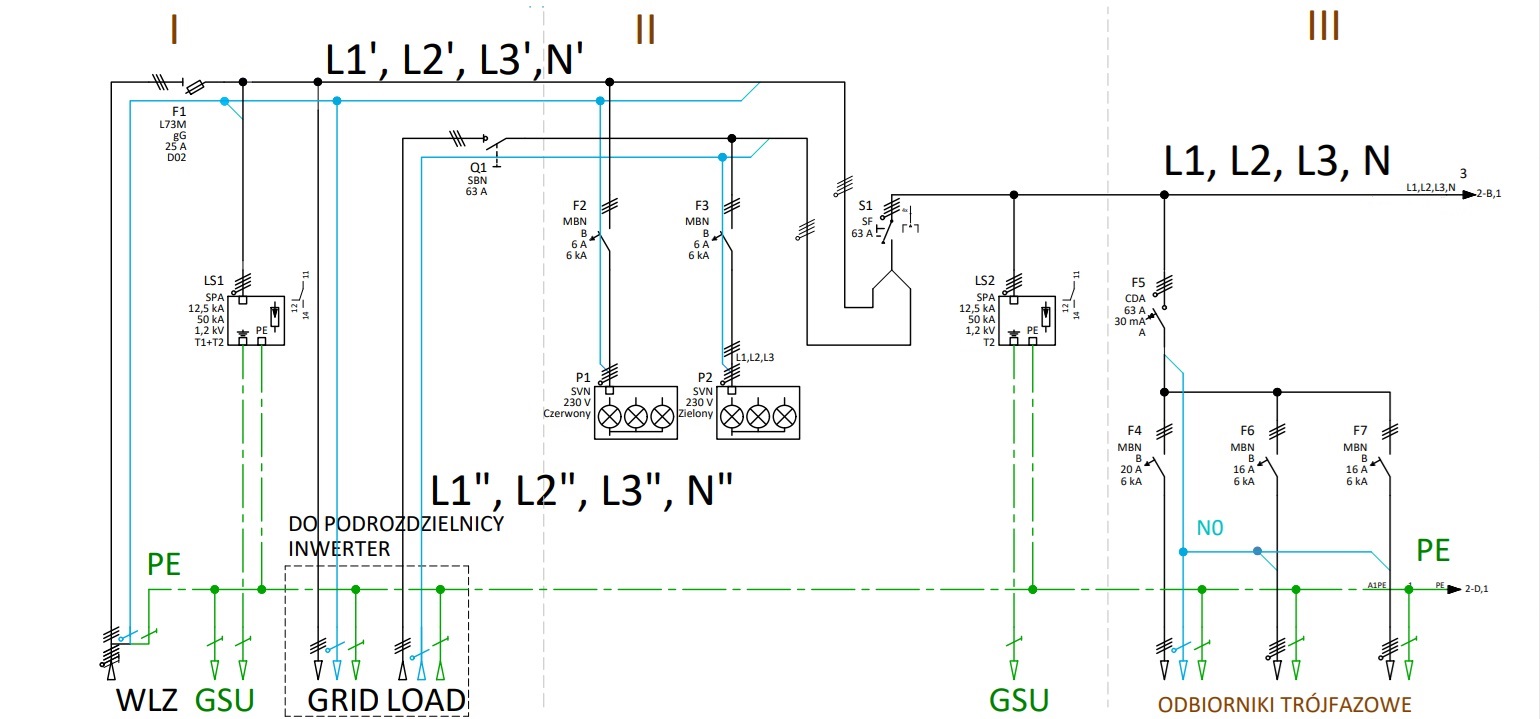

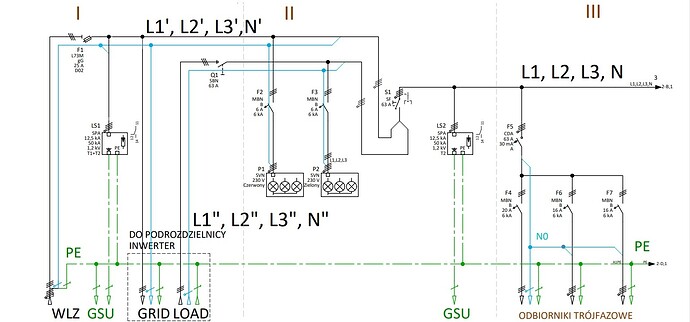

Schemat rozdzielnicy głównej.
W drugim załączniku była dalsza część rozdzielnicy z zabezpieczeniem odbiorników jednofazowych i w trzecim schemat podrozdzielnicy przy inwerterze, ale jako nowy, mogę wstawić tylko jeden.
