Witam,

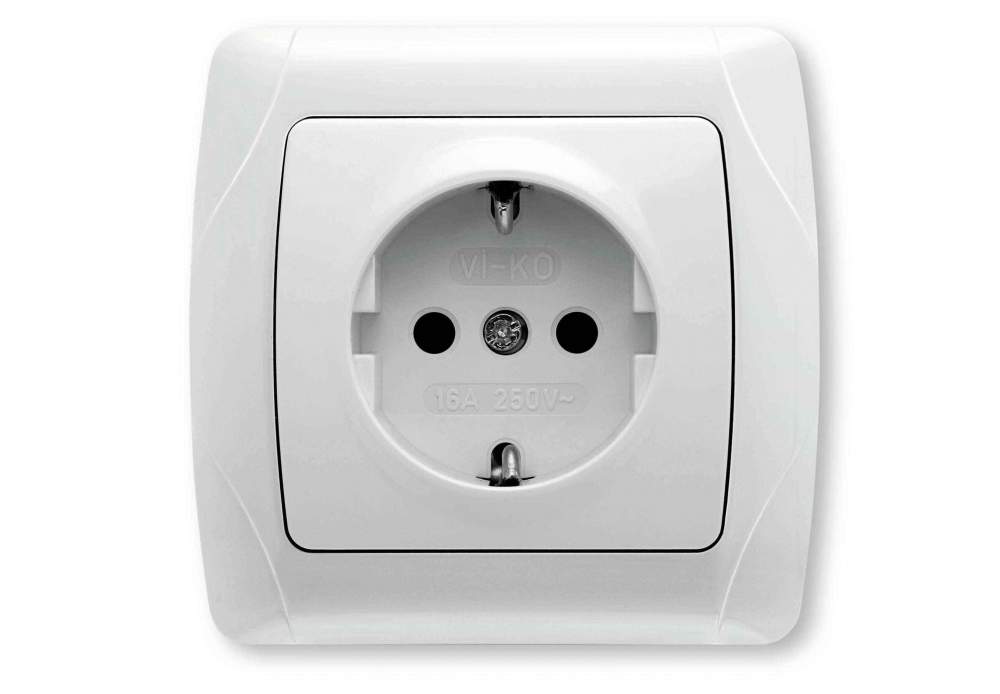

w kilku blokach wybudowanych maksymalnie kilka lat wstecz zauważyłem założony inny typ gniazd podtynkwoych 230V niż standardowe . Posiadają z góry i dołu spręzyste druciki oraz wcięcia na bokach. Oczywiście są do nich też odpowiednie wtyczki - takie można spotkać już chyba we wszystkich współczesnych urządzeniach I klasy ochronności.

Czy ktoś wie do czego służą te 2 sprężyste druciki na górze i dole gniazda oraz blaszki na górze i dole wtyczki? Wydaje mi się, że we wtyczce są zmostkowane z PE.

Pozdrawiam
Piotr

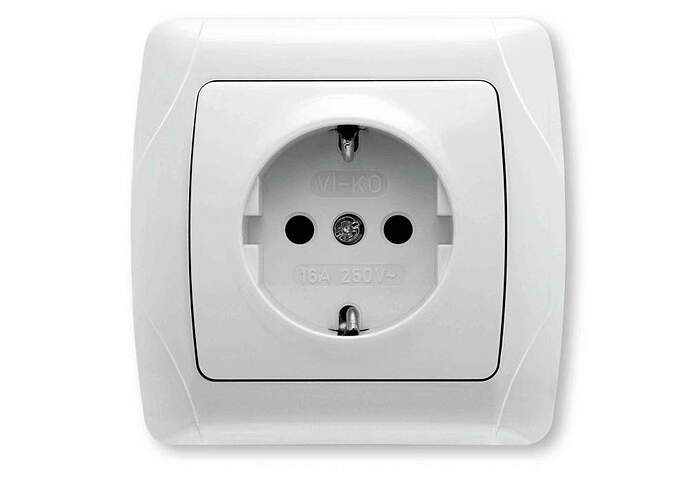

141525.jpeg1000×694 23.6 KB

2

Dobrze Ci się wydaje.
SCHUKO Tak się to nazywa, ale wcale takie proste nie jest jakby się wydawało.

3

Jakie to ma zalety w porównaniu do standardowego gniazda/wtyczki?

4

SCHUKO to też standard.
Więc aby mówić o jego zaletach trzeba przedstawić wady innych rozwiązań (standardów).

5

To może inaczej - domyślam się, że boczne wypustki stabilizują wtyczkę w gniazdku, ale w jakim celu zrobiono górny i dolny styk podłączony do PE?

6

Boczne “wypustki” nic nie stabilizują.
One nie pozwalają na przyłączenie do tego gniazda wtyczki wymagającej styku ochronnego (bolca) w gnieździe.
Takiej wtyczki do gniazda SCHUKO nie włożysz, gdyż urządzenie wykonane w I klasie ochronności zostanie pozbawione ochrony przeciwporażeniowej, co jest niedopuszczalne.
A połączenie zestyków z PE jest całkiem logiczne gdyż nie wolno stosować dziś gniazd bez styku ochronnego.

7

Do gniazda Schuko włożę wtyczkę ze zdjęcia z pierwszego postu, gdyż ma otwór na bolec i także posiada te wypustki, więc ochrony przeciwporażeniowej nie będzie, a wypustki będą pasować :slight_smile: Chyba, że wtedy rolę bolce zapewnią te blaszki na dole i górze.

8

Włożysz bo to jest wtyczka UNI SCHUKO. I włożysz ją również bez problemu i bez utraty ochrony do gniazda typu E.
I nie chyba, ale na pewno owe “blaszki” i “sprężynki” pełnią rolę styku ochronnego.
Wtyczka na Twej fotce może zostać przyłączona tak do gniazda E jaki i F (SCHUKO) bez utraty ochrony przeciwporażeniowej.

Ale typowej wtyczki typu E już do gniazda SCHUKO nie włożysz.

Popatrz tu Napięcie elektryczne i standardy gniazd i wtyczek AC w innych krajach

9

Dzięki, wszystko jasne :slight_smile:

10

Schutzkontaktsteckdose typ gniazda popularny w europie środkowej i zachodniej ( bardzo dobry) Wtyczka leży bardzo stabilnie zapewniając dobry styk. Można pogratulować , że takie coś wymyślili. My się meczymy z naszym badziewiem.

11

Witam.
Dobre wtyczki i gniazda posiadają Anglicy.Wtyczka posiada bezpiecznik, solidne styki, styk PE dłuższy od pozostałych styków a gniazda posiadają wyłącznik.Jakość i zaprojektowanie na wysokim poziomie technicznym.

12

Wstyd ,że nie potrafimy naśladować dobrych rozwiązań.

13

Witam.

Nie tylko środkowej i zachodniej bo w Rosji jak i w Związku Radzieckim też takie mają i mieli o dawien dawna :laughing: .
Dla niedowiarków

14

A w polsce były gniazka n/t z lamelami które równiez zabezpieczały intalację przed zwarciem. To były lata 50-60.Cudze chwalicie a swego nie znacie. :laughing:
