Dzień dobry,
Czy możliwe jest lokalizowanie transformatora bezpieczenstwa/separacyjnego 3x400/3x230V IP23 w obudowie o mocy 630kVA bepośrednio na hali produkcyjnyj? Czy są jakieś przeciwskazania? Prośba o porade
[quote=“Kogito126p, post:1, topic:15106, full:true, full:true”]
Dzień dobry,
Czy możliwe jest lokalizowanie transformatora bezpieczenstwa/separacyjnego 3x400/3x230V IP23 w obudowie o mocy 630kVA bepośrednio na hali produkcyjnyj? Czy są jakieś przeciwskazania? Prośba o porade
[/quote]
Przeciwwskazań jest cała masa. Przede wszystkim transformatory powinny być umieszczane w pomieszczeniach o zwiększonej odporności ogniowej (ściany, przegrody, zachowanie stref pożarowych). Do tego muszą być to pomieszczenia umożliwiające odprowadzanie gazów (gazoszczelne to złe słowo, chodzi bardziej o odpowiednią wentylację), jeżeli są to transformatory olejowe to muszą znajdować się pod nimi kadzie na olej. Do tego trzeba zadbać o niski poziom zabrudzenia, a hala produkcyjna raczej będzie pomieszczeniem bardzo brudnym, w zależności od tego co produkujecie.
Podsumowując - nie ma opcji że zrobisz to na hali produkcyjnej, chyba że wydzielisz na transformator osobne odpowiednie pomieszczenie.
Oczywiście, zgodze się z Panem jeśli chodzi o transformatory energetyczne np SN/nN w budynku. Ale tutaj kwestia dotyczy transformatora bezpieczenstwa obnizajacego napiecie z 400V na 220V i jest to element linii tecnhologicznej.
Konieczności wygrodzeń pożarowych transformatora może wyniknąć z dopuszczalnego obciążenia ogniowego strefy, nie jest to obligatoryjne. To temat do uzgodnienia z Rzeczoznawcą ds. Pożarowych. Jest jeszcze sprawa stałej pracy ludzi w pobliżu, instalacji tryskaczy, SAP itd.
W rozporządzeniu jest mowa o pomieszczeniu stacji transformatorowej. Według mnie nie mamy tu do czynienia z takim przypadkiem (ale to kwestia interpretacji). Z praktyki powiem iż takie rozwiązanie jest dopuszczalne (nawet 20/0,4 kV) ale wymaga to głębszej analizy danego przypadku.
Oczywiście koledzy w powyższych postach mają rację, ja dopytam, czy ten transformator nie jest przypadkiem elementem jakiejś linii technologicznej. Widywałem takie rozwiązania tj. trafo stojące na hali za wygrodzeniem, tyle że nie 630kVA, ale jak nie ma przeciwwskazań typu wilgoć, pył, czy inne szkodliwe czynniki, to czemu nie opracować warunków takiego umiejscowienia zgodnie z tym co napisał kol. fliziarz. Czy istnieje jakiś projekt ?
[quote=“elmontjs, post:5, topic:15106, full:true, full:true”]
Widywałem takie rozwiązania tj. trafo stojące na hali za wygrodzeniem, tyle że nie 630kVA, ale jak nie ma przeciwwskazań typu wilgoć, pył, czy inne szkodliwe czynniki, to czemu nie […]?
[/quote]
Właśnie też o moc chodzi. 630kVA to na 95% transformator olejowy. Nie ma szans że pozwolą by to stało na hali produkcyjnej bez grodzi pożarowej i basenu na olej. Jakby to trafo się rozszczelniło, nie daj boże zapaliło, to raz że cała hala jest we wrzącym oleju, a dwa że wyparuje w kuli ognia.
[quote=“w3501yyyy, post:6, topic:15106, full:true, full:true”]
Właśnie też o moc chodzi. 630kVA to na 95% transformator olejowy
[/quote] To nie Sn, więc niekoniecznie, może autor dorzuci jakąś fotkę.
[quote=“elmontjs, post:7, topic:15106, full:true, full:true”]
[quote=“elmontjs, post:7, topic:15106, full:true, full:true”]
Właśnie też o moc chodzi. 630kVA to na 95% transformator olejowy
[/quote] To nie Sn, więc niekoniecznie, może autor dorzuci jakąś fotkę.
[/quote]
Nie mogę znaleźć nigdzie takiego trafa w wersji suchożywicznej. Są modele 315kVA. Jakby użyć dwóch takich samych połączonych równolegle to by mogło przejść. Tylko właśnie kwestia zabudzenia.
[quote=“w3501yyyy, post:8, topic:15106, full:true, full:true”]
Nie mogę znaleźć nigdzie takiego trafa w wersji suchożywicznej.
[/quote] Transformatory “suche” nawet na średnie napięcie nie są już dziś żadną rzadkością i to o mocach wielokrotnie większych niż ten o którym pisze autor. Przykład na foto.

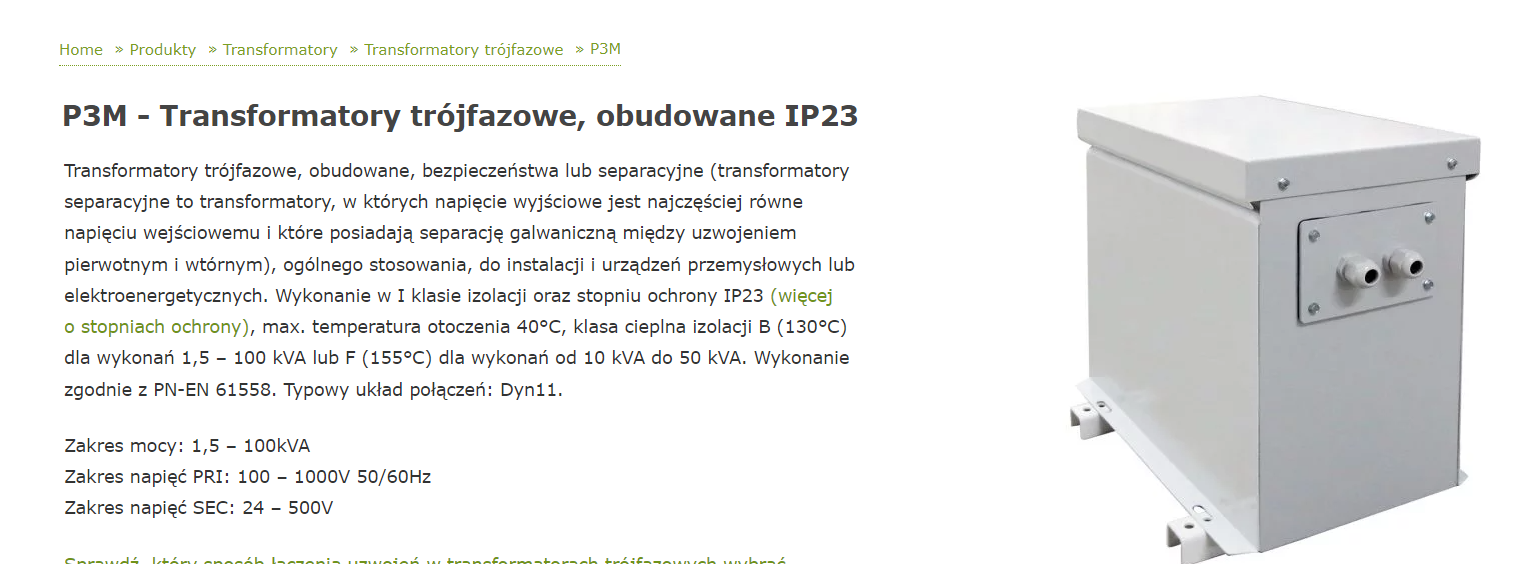

W załączeniu transformator. Oczywiście Panowie, ja rozumiem jak jest transformator SN/nN i nie ma znaczenia czy olejak czy suchy, zawsze wydzielam pomieszczenie osobne na tego typu urzadzenie, to nie podlega dyskusji. Tutaj jest zgoła inna sytuacja, mamy do czynienia z transformatorem bezpieczenstwa 3x400/3x230V i chcemy go postawic na hali z dwoch przyczyn, 1) Jest to isntiejaca hala i brak miejsca w stacji trafo, 2) Jak najblizej technologii z uwagi na spadki napiecia gdyz technologia bedzie zasilana 3x230 i sa to odbiorniki o mocy sumarycznej ok 500kW.
Przedstawiony transformator ma 100kVA (a nie 630, chyba że to tylko zdjęcie poglądowe).
Tak wykonany transformator, sądzę, że spokojnie może stanąć na hali pod warunkiem, że spełnienia kilku warunków, które będą uzgodnione z projektantem. Liczą się tutaj warunki środowiska pracy wewnątrz samej hali, których my nie znamy. W takim wykonaniu nie wymaga nawet specjalnego wygrodzenia, choć byłoby to rozsądne.
Moim zdaniem jest to element linii produkcyjnej i należy go traktować podobnie jak zasilacz wypalarki plazmowej, który stoi zawsze obok stołu i zawsze w hali.
elmontjs:
Ale transformator który wysłałeś to SN/nn. Ja szukałem czy dostępny jest podobny, ale nn/nn o takiej mocy jak napisał autor, i nie znalazłem. Olej to nie tylko kwestia napięcia i izolacji, a chłodzenia i odbierania ciepła.
Jeżeli zaś chodzi o samo umiejscowienie takiego suchego transformatora na hali… kurcze, nie znam przepisów na ten temat ale wydaje mi się że istnieją jakieś normy natężenia pola magnetycznego na stanowisku pracy.
[quote=“Kogito126p, post:3, topic:15106, full:true, full:true”]
Oczywiście, zgodze się z Panem jeśli chodzi o transformatory energetyczne np SN/nN w budynku. Ale tutaj kwestia dotyczy transformatora bezpieczenstwa obnizajacego napiecie z 400V na 220V i jest to element linii tecnhologicznej.
[/quote]
Nie wierzę, że dla tej linii nie ma dokumentacji i DTR-ki. Tam powinno wszystko być napisane.
Skąd pomysł że to jest transformator olejowy dla nn/nn? . I co ma rodzaj izolacji do mocy transformatora. Jak dla mnie na 99% to transformator suchy, taki transformator w specjalnym wykonaniu można zmieścić w polu rozdzielni o głębokości 1000mm. Typowo obudowa IP21 ma nie więcej niż 1,5x1,5x1,5m. Podobne transformatory są w UPS-ach i pewnie nikt nie pyta czy można UPS 400 kVA gdzieś na hali postawić ze względu na transformator w środku.
