Witam wszystkich
Pytanie moje dotyczy linii nN wykonaj przewodem AFL 35 a konkretnie z jakim naprężeniem wykonywane były te linie?. Może ktoś posiada jakieś informacje.
Odpowiem na to pytanie częściowo - linie nn z przewodem AFL 35 były wykonywane bez specjalnego zastanawiania się z jakim są naprężeniem. Przewody wieszano a zwis mierzono na tzw. “oko”.
Nie wiem jakie powinno być prawidłowe naprężenie przewodów. Może ktoś z Kolegów wie?
Witam Kolegę Pol
Pierwsze pytanie czy to napewno przewody AFL 35 i o jakim stosunku AL do Fe, a nie AL 35
Przewody AFL były stosowane na liniach nn ale dość rzadko.
Jeśli mógły się Kolega upewnić w tej sprawie.
Nie wiem na ile Kolega się orientuje w sieciach napowietrznych nn ale zapytam o układ przewodów.
Zakładam, że linia wykonana jest na słupach z żerdzi ŻN (lub Ala czy też można spotkać jeszcze żerdzie Dana)
Teraz układ przewodów:
Płaski i długość max przesła ok 60 to pewnie przewody AL
Naprzemianległy i długość max przesła ok 60 to pewnie przewody AL
Jeżeli układ przewodów płaski 3 + jeden na dole i długośc przeseł do 100m możemy mieć przewody AFL.
Pytanie teraz o jakim stosunku stali do aluminium (w tej chwili nie pamietam jakie przewody były kiedyś stosowane).
To tak na szybko o przewodach.
Teraz zastanówmy się w którym roku linia była wybudowana i wg jakiego katalogu była wykonana i mamy naprężenia.
Ale co zrobić gdy niewiele wiemy.
No cóż naprężenia zwykle nie różnią się znacznie w różnych katalogach z różnych lat i z dużym przybliżeniem możemy wydedukować jakie są.
Więc jeżeli to linia AL 35 o ile pamietam, ale mogę źle pamiętać to katalogowe naprężenie może wynosić 7kG/mm2 (nowsze katalogi podają naprężenia w MPa i będą wtedy troszkę wieksze bo 70MPa).
Podane przezemnie naprężenia niech Kolega traktuje jako orientacje poniewaz nie mam w tej chwili pod ręką katalogów i podaję naprężenia z pamięci.
Dokładne dane katalogowe Kolega znajdzie w katalogach linii napowietrznych nn z przewodami gołymi LNN Tom I lub II (nadal zakładam żerdzie ŻN, ale dla innych będą podobne naprężenia).
Jeżeli to linia z przewodami AFL ?:35 to nie pamietam, ale Kolega poszuka tzw.
katalogu LNN 100.
Oczywiście ideałem by było dotarcie do dokumentacji linii (a w zasadzie od tego trzeba zwsze zacząć i rozumiem, że Kolega juz to sprawdzał) w której winny być podane naprężenia. Nie zawsze bowiem były stosowane katalogowe naprężenia.
Niestety z dokumentacją bywa różnie i trzeba sobie jakoś radzić.
Napewno chodzi o AFL 35, linia wykonana na żerdziach ZN-9, z płaskim układem przewodów, długości przeseł 50m
Witam Kolegę Pol i Kolegów na Forum
Jeżeli Kolega ma płaski układ przewodów (4 przewody w układzie płaskim) i długośc przeseł 50m jest bardzo prawdopodobne ż ejednak chodzi o przewody AL 35mm2.
Ale cóż zadam pomocnicze pytanie.
- Na podstawie jakich informacji Kolega wie że są to przewody stalowo-aluminiowe AFL, a nie AL
- Jeżlei AFL to jeki jest stosunek stali do aluminium w przewodzie.
Oznaczenie AFL 35 nic mi nie mówi. Gdyby było np. AFL 6:35, AFL 3:35 to co innego. - Jeżeli ma Kolega przewody AFL np. AFL 6:35 i układ płaski 4 przewodów, a nie 3+1 pod nimi to odpowiedź Kolega moim zdaniem znajdzie wyłącznie w dokumantacji (projekcie) linii.
Ja nie znam typowego rozwiązania (katalogu) dla linii z przewodami AFL w układzie płaskim 4 przewodów ale moge się mylić.
Na Kolegi miejscu upewnił bym się jednak co do typu przewodów.
witam Kolegów:)
Po drobnych konsultacjach
moge napisać, że dawno temu, przed latami budowano sieci nn tzw. STAL-AL z przewodami AFL-6 35. Były to odpryski do małej ilości zagród. Podbudowa Ala, Dana czasami ŻN. Przęsła do 100m, naprężenia 10 kG.
Poprzecznik fazowy w układzie płaskim, N pod poprzecznikiem.
Dziękuję wszystkim za pomoc.
Witam,
Muszę dobrać słup krańcowy do linii napowietrznej SN 15kV 3x AFL-6 35mm2. Od stacji transformatorowej do słupa - ok. 80m. Czy naprężenia obliczeniowe przyjmować jak podał kolega wyżej - 10kg/mm2?
Czyli w uproszczonych obliczeniach siła działająca na przewody = 10kg/mm29,81m/s2(3x35mm2) =10300,5N= 10,3kN
Czyli mogę dobrać żerdz wirowaną typu E o sile wierzchołkowej 12kN??
Pozdrawiam
Łukasz
Witam Kolegów
Słup krańcowy przed stacją? Chyba, że wyjście kablowe.
Jaki stopień obostrzenia?
Co z wiatrem?
Od stacji odchodzi linia napowietrzna która koliduje z planowaną inwestycją, tak więc słup za stacją trzeba wymienić na krańcowy z głowicą Kg wg warunków technicznych, skablować kolidujący odcinek i wejść na drugi słup krańcowy.
Obostrzeń nie stosuje się (linia najpierw w pasie w lesie, skrzyżowanie z drogą polną, dalej na terenie niezabudowanym na łące).
No właśnie, czy jeszcze jakieś warunki muszę brać pod uwagę??
Mi w energetyce podali wzór, że honorują obliczenia uproszczone doboru słupa:
Naprężenie obliczeniowe X przyspieszenie ziemskie X przekrój przewodów = Siła działająca na linię < wytrzymałości słupa.
To jak prawidlowo powinno się przeliczyć, aby dobrze dobrać słup do tej linii??
Pozdrawiam
witam kolegów
Naprężenie obliczeniowe normalne 10 kG/mm2, czyli 3x35x10=1050 kG. Do tego należy dodać parcie wiatru na słup, konstrukcje i przewody a sumę tego przeliczyć na daN. Słup 12 kN powinien wytrzymać.
PS
Z tym przyspieszeniem ziemskim to mnie dokładnie powaliłeś
Ale dlaczego powaliłem z przyspieszeniem ziemskim?? Przecież przeliczając kilogram-siłę kG na siłę N trzeba to przemnożyć razy przyspieszenie ziemskie 9,81 (w przybliżeniu podałem, bo to przyspieszenie jest określone)
Ale dziękuję, za zwrócenie mi uwagi dot. wiatru, wartość tę mogę wziąść z tablic, określane dla osprzętu i słupa liczone w połowie słupa??
Pozdrawiam
Dobre:-)

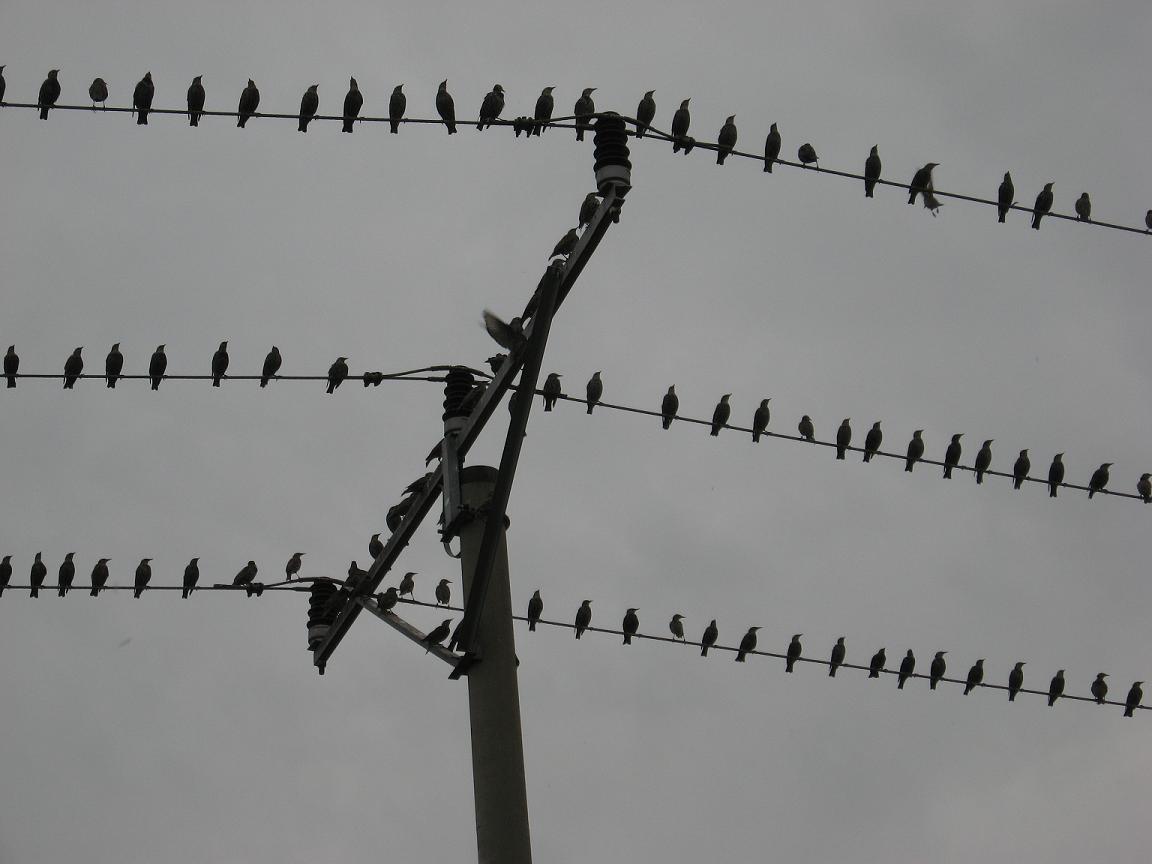

Ptaszki jeszcze tyle nie ważą.
To dopiero jest dodatkowe obciążenie przewodów
Witam.
Ale mogą zacząć się huśtać
Lub inne fikołki
opornik, Mam pytanko. Jakie czynniki trzeba wsiąść pod uwagę lub jaki jest wzór na naprężenia podstawowe albo obliczeniowe przewodu. Bo na przykład w katalogu ENSTO przewód BLL-T 70 mm2 ma tablicę naprężeń i zwisów dla naprężeń dla 60,65,70 i 75 MPa.
Które ma wybrać i czym mam się kierować. Moje najdłuższe przęsło 110 m strefy klimatyczne W II i S I
