Po powrocie z przeglądu baterii kondensatorów, pokaże Wam jak działają harmoniczne na kondensatory. W tym obiekcie bateria pracowała bez dławików filtrujących a przy okazji w instalacji przybyło sporo nieliniowych urządzeń, które w porywach spowodowały wzrost THD-U do poziomu 4-5% (to bardzo dużo) - kondensatory nie wytrzymały.
To teraz będzie nagminne przy przechodzeniu instytucji czy dużych firm na oświetlenie LED. U nas w budynku przewidziano baterie kondensatorów, ale po wymianie dużej części oświetlenia na LED nie ma co kompensować. Ciekawie jak na taką baterię wpływa fotowoltaika.
Fotowoltaika na kondensatory raczej nie wpływa (wymagania normatywne odnośnie widma produkowanej przez falowniki sinusoidy są dość wysokie), ale na tg(fi) napewno. Produkcja energii czynnej przez fotowoltaikę powoduje spadek jej poboru w punkcie pomiarowym raczej nie zmniejszając poboru energii biernej. W konsekwencji tg(fi) w górę.
Nawiasem mówiąc dławiki w dławikowanych bateriach kondensatorów nn najczęściej służą do obniżenia częstotliwości rezonansowej gałęzi kondensator - dławik poniżej najniższej częstotliwości harmonicznej spodziewanej w miejscu zainstalowania baterii - a nie do filtrowania harmonicznych.
[quote=“DesignMaintenance, post:3, topic:14661, full:true, full:true”]
Nawiasem mówiąc dławiki w dławikowanych bateriach kondensatorów nn najczęściej służą do obniżenia częstotliwości rezonansowej gałęzi kondensator - dławik poniżej najniższej częstotliwości harmonicznej spodziewanej w miejscu zainstalowania baterii - a nie do filtrowania harmonicznych.
[/quote] Oczywiście, że dławiki nie "czyszczą"harmonicznych; od tego są filtry najczęściej aktywne,
jednak mają za zadanie obniżenie prądu wyższych harmonicznych, które niszczą kondensator.
Dławik w połączeniu z kondensatorem jest swego rodzaju szeregowym obwodem rezonansowym, którego wartość częstotliwości rezonansowej dobrana jest tak, aby była oddalona od częstotliwości nieparzystych harmonicznych prądu.

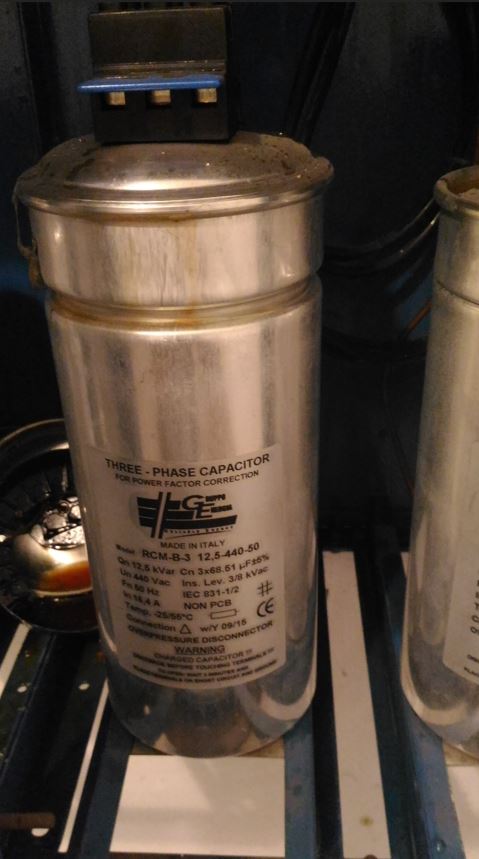

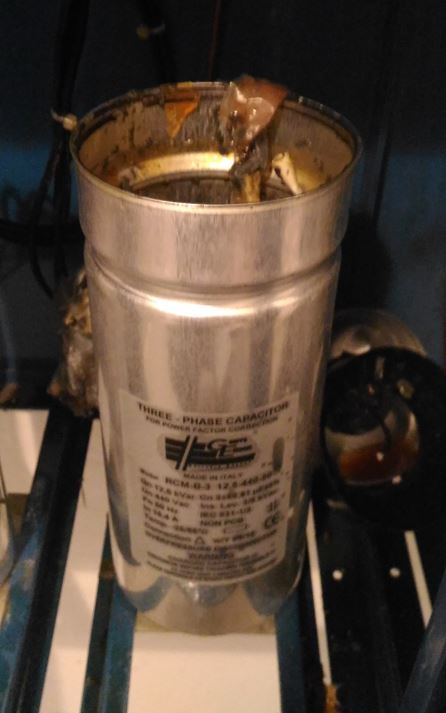

Na zdjęciach (pośrednio) widać efekt wyższych harmonicznych.
Nawiązując do fotowoltaiki, bywa, że falowniki kiedy nie “produkują” idą w m. bierną pojemnościową - niewielka to skala zjawiska, ale jest. Ostatni mój przykład z analizy zasilania prowadzonej ponad 3 doby pokazał w godzinach nocnych ok 70-80 Varór pojemnościowej przy zainstalowanej mocy paneli 15kWp (nie sprawdziłem jakiej mocy jest falownik, ale pewnie coś koło 15kW lub więcej) -resztę urządzeń mogących mieć wpływ wyeliminowałem.
