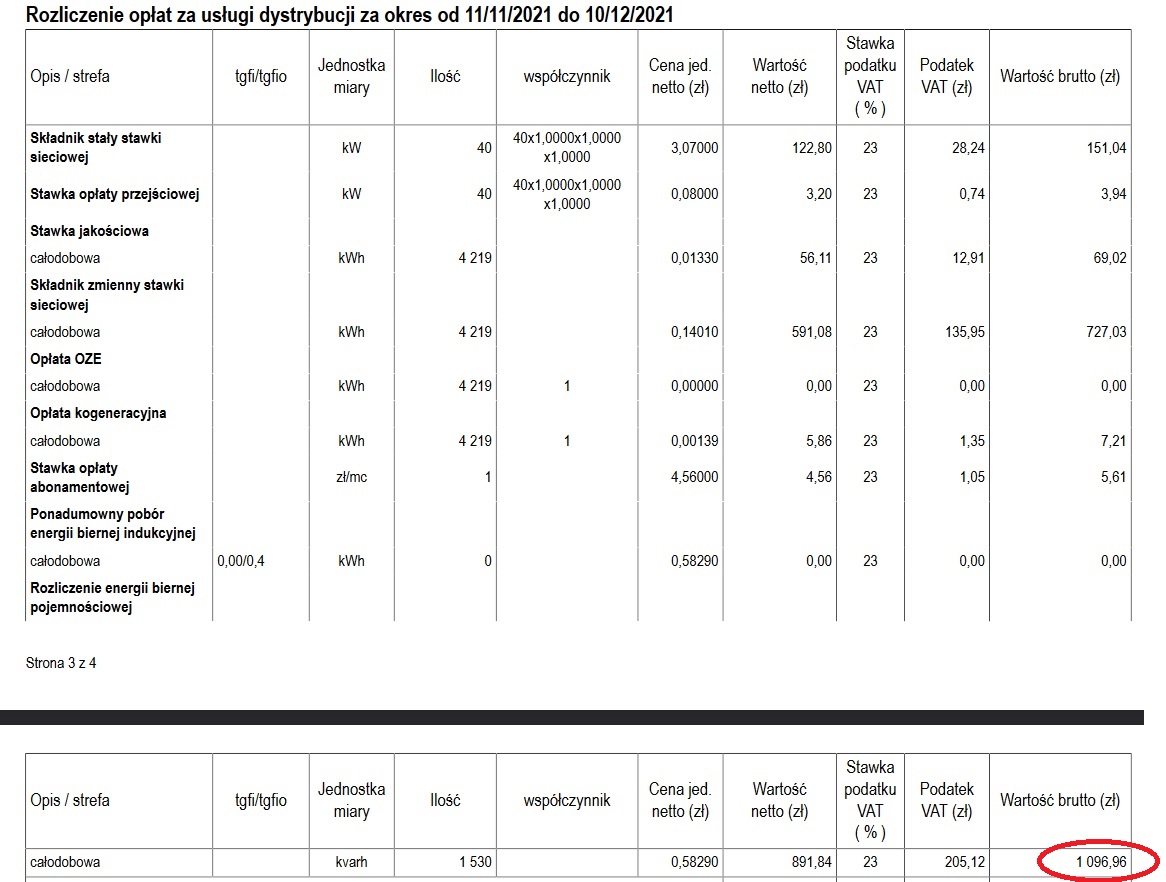

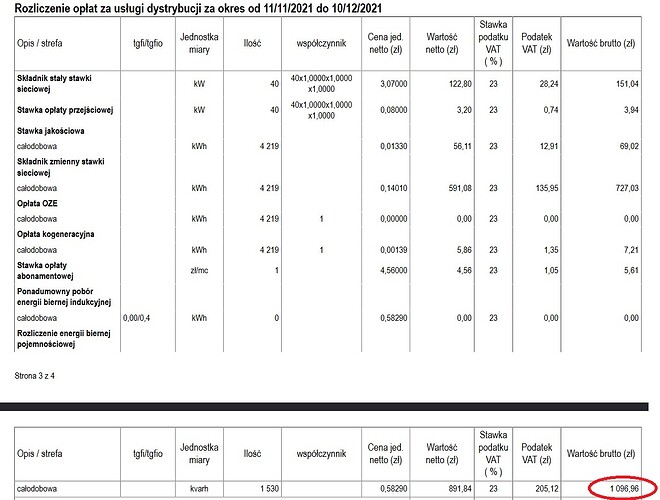

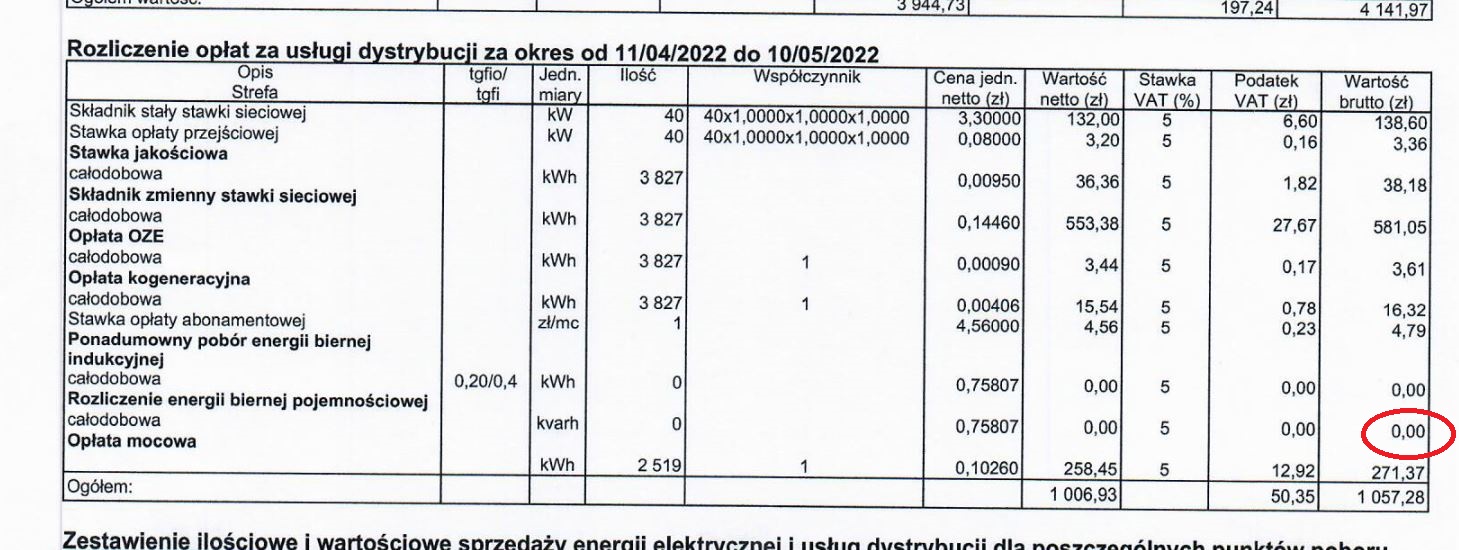

Obiecałem pokazać efekt pracy dynamicznego kompensatora mocy biernej na fakturze. Na zdjęciach przedstawiam faktury klienta za listopad 2021 (gdy nie było jeszcze kompensacji) oraz pierwszą fakturę po założeniu kompensatora tj. za maj 2022. Taryfa C11.
No i Kolega elmontjs czarno na białym pokazał sens oraz efekty montażu baterii do kompensacji mocy biernej pojemnościowej. Myślę, że Kolega Simcode przyjmie do wiadomości lekturę załączników w taryfie C Odbiorcy.
[quote=“opornik, post:42, topic:14673, full:true, full:true”]
baterii do kompensacji mocy bierne
[/quote] Gwoli ścisłości nie jest to bateria ani dławikowa, ani kondensatorowa, lecz kompensator dynamiczny (SVG), o którym pisał kol. admin już w pierwszym poście.
Pisząc bateria użyłem skrótu myślowego. Fachowcy i zainteresowani wiedzą o co chodzi.
Wrócę jeszcze personalnie do kolegi Simcode, który napisał tutaj:
[quote=“Simcode, post:37, topic:14673, full:true, full:true”]
Najlepszym przykładem są indywidualni użytkownicy instalacji OZE którzy wytwarzają globalnie ogromne ilości pojemności ze swoich instalacji nie płacąc nic.
[/quote]
To, że nie płacą indywidualni odbiorcy za bierną - już wiemy. Ale skąd pomysł i taki wniosek, że OZE wytwarza moc bierną pojemnościową - możesz to wytłumaczyć?
[quote=“elmontjs, post:45, topic:14673, full:true, full:true”]
Ale skąd pomysł i taki wniosek, że OZE wytwarza moc bierną pojemnościową - możesz to wytłumaczyć?
[/quote]
Wystarczy spojrzeć w falownik:
[attachment=0]2022-06-01.jpg[/attachment]
[quote=“PGR Mąkowarsko, post:46, topic:14673, full:true, full:true”]
Wystarczy spojrzeć w falownik:
[/quote] Czy to jest moc b. pojemnościowa jaką oddaje falownik do sieci ? W jakich okolicznościach, produkcji ?
Temat rozliczeń m. biernej z OZE wymaga pewnego uporządkowania.
- Taryfy opłat dystrybucyjnych zawierają stawki i sposób kalkulacji opłat za ponadnormatywny POBÓR mocy biernej. Za moc bierną płacą odbiorcy energii a nie jej producenci. W przypadku OZE mamy tu trzy warianty:
- a) duża farma bez znaczącego poboru własnego energii (jedynie potrzeby własne): Operator Systemu Dystrybucyjnego (OSD) w Warunkach Przyłączenia określa warunki dla produkcji mocy biernej (stały cos fi lub określony algorytm regulacji), lecz umowa nie przewiduje żadnych opłat za moc bierną.
b) Instalacja OZE w sieci odbiorcy komercyjnego z możliwością poboru lub oddawania mocy czynnej do sieci OSD: rejestry czterokwadrantowego licznika energii w punkcie pomiaru rozliczeniowego odbiorcy powinny być tak skonfigurowane aby do naliczania opłat przyjmować jedynie te wartości energii biernej które są naliczane w okresach poboru mocy czynnej. Energia bierna przepływająca przez punkt pomiaru w okresach oddawania mocy czynnej do sieci nie jest uwzględniana w rozliczaniu opłat.
c) Prosumenci na taryfach G nie są - i według mojej wiedzy w przewidywalnej przyszłości nie będą objęci rozliczaniem mocy bierne.
- Wymagania dla jednostek wytwórczych (wszystkich, w tym OZE, także tych mikro) są zawarte w kodeksie sieci dla źródeł (wymagania NC RfG) i można je znaleźć na przykład tutaj:
Sieci NC RfG | TAURON Dystrybucja
Dla niezbyt wielkich źródeł o których tu głównie się rozmawia, proszę się zapoznać z wymaganiami dla modułów wytwarzania typu A. Zgodnie z tym:
Mikroinstalacja przyłączona przez falownik musi być zdolna do pracy w normalnych
warunkach eksploatacji w paśmie tolerancji napięcia od 0,85 Un do 1,1 Un z
następującą mocą bierną:
a) zgodnie z krzywą charakterystyki zadanej przez OSD w obrębie współczynników
przesunięcia fazowego podstawowych harmonicznych napięcia i prądu od
cos φ=0,9ind do cos φ =0,9poj, gdzie moc czynna wyjściowa mikroinstalacji jest równa
20% znamionowej mocy czynnej lub większa,
b) bez zmian mocy biernej więcej niż o 10% znamionowej mocy czynnej mikroinstalacji
przy mocy czynnej niższej niż 20% znamionowej mocy czynnej.
Falowniki które tego nie spełniają nie są przyłączane.
Zatem falowniki nie mogą “poszaleć” z produkcją mocy biernej. Najczęściej wartość współczynnika mocy jest w ramach podanych widełek nastawialna i trzeba ustawić taką jaka jest korzystna ze względu na charakter odbiorów w instalacji odbiorcy.
- Z rozliczeniem energii biernej w instalacji odbiorcy komercyjnego który zabudował OZE problem jest inny niż produkcja mocy biernej przez falownik. Problemem jest znaczne zmniejszenie poboru mocy czynnej w punkcie pomiaru (bo moc czynna na potrzeby odbiorników wytwarzana jest przez OZE PRZED punktem pomiaru), przy prawie nie zmienionej konsumpcji mocy biernej przez te odbiorniki, na skutek czego w punkcie pomiaru rośnie wartość mierzonego tg fi=Q/P.
Obiekt użyteczności publicznej. Taryfa C11 ze zdalnym odczytem licznika. P umowna = 30 kW. Pomiar bezpośredni.
Przed montażem kompensatora f-ra za 2 mc - około 2 tys. za energię bierną pojemnościową. Indukcyjna - zero.

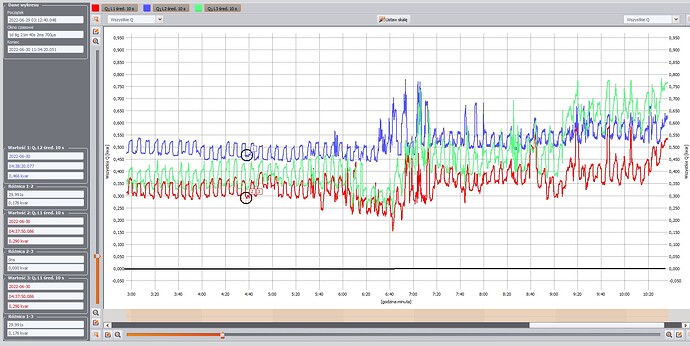

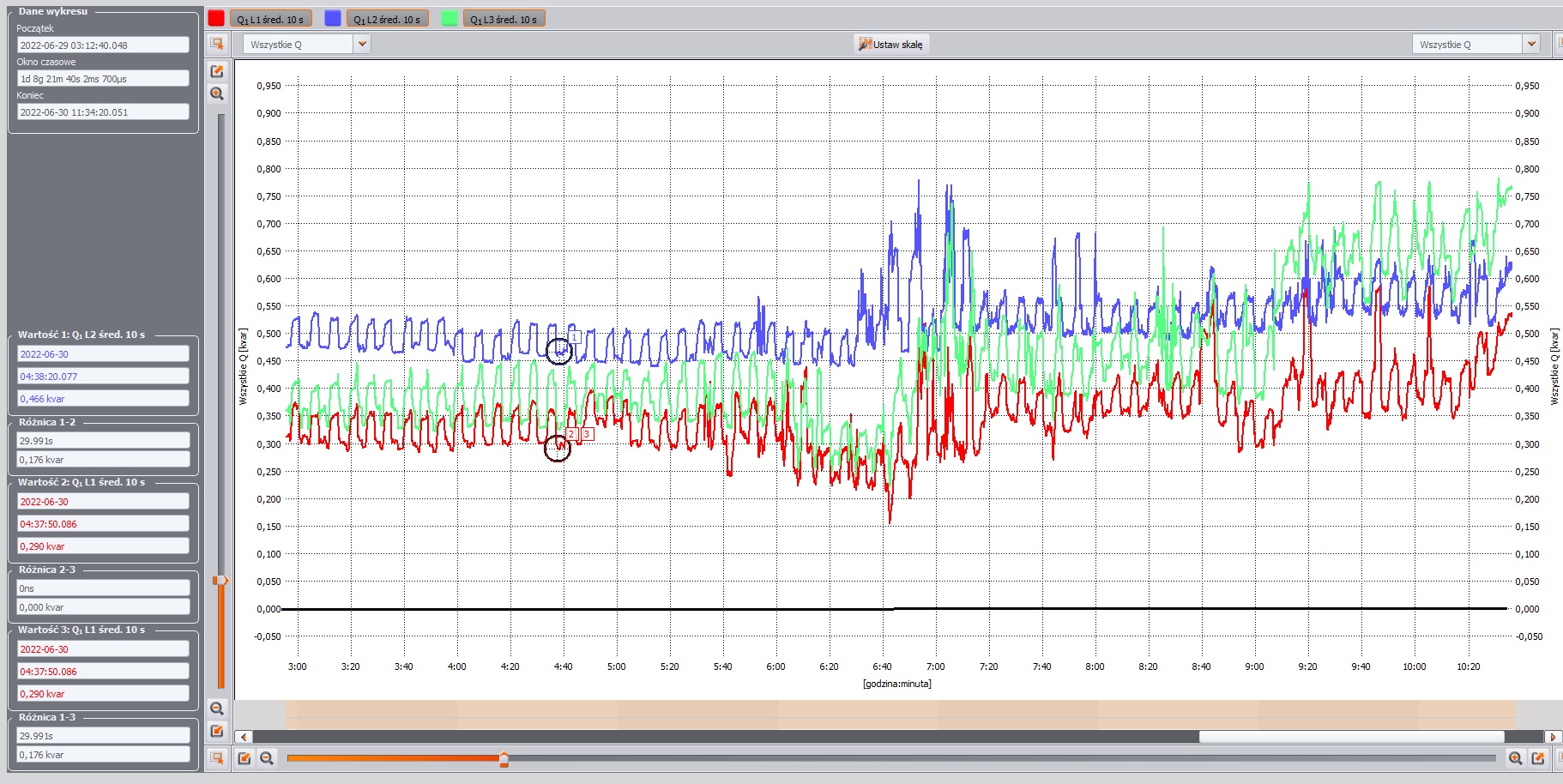

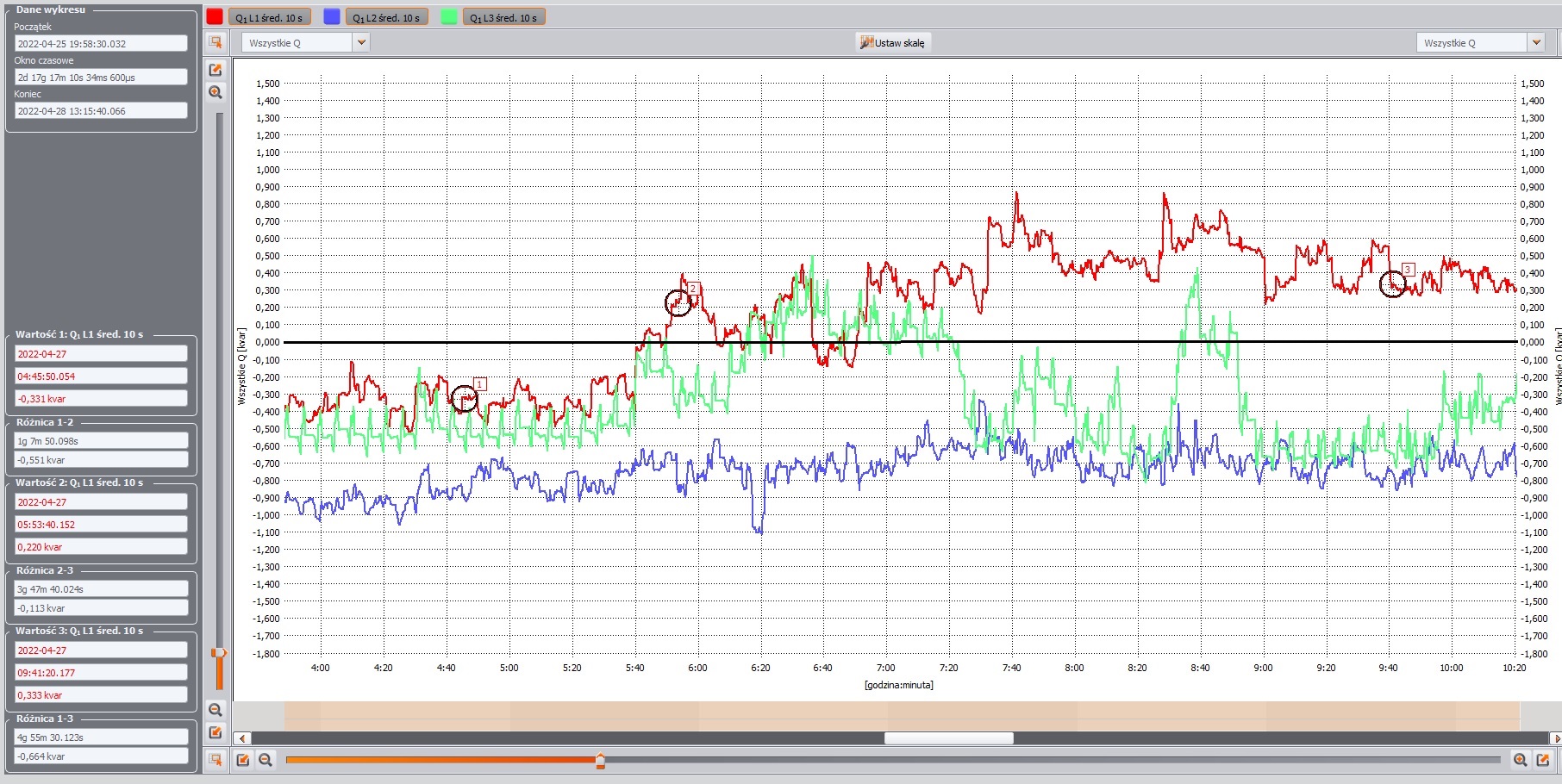

Poniżej dwa pliki z rejestratora z tego samego okresu. Pierwszy przed a drugi po zamontowaniu kompenstaora dynamicznego.
