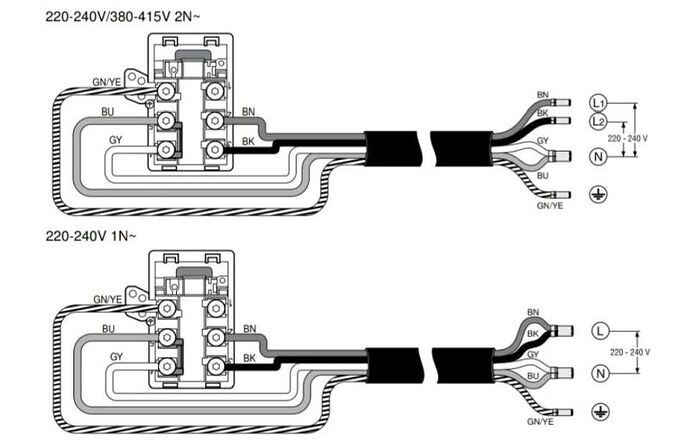

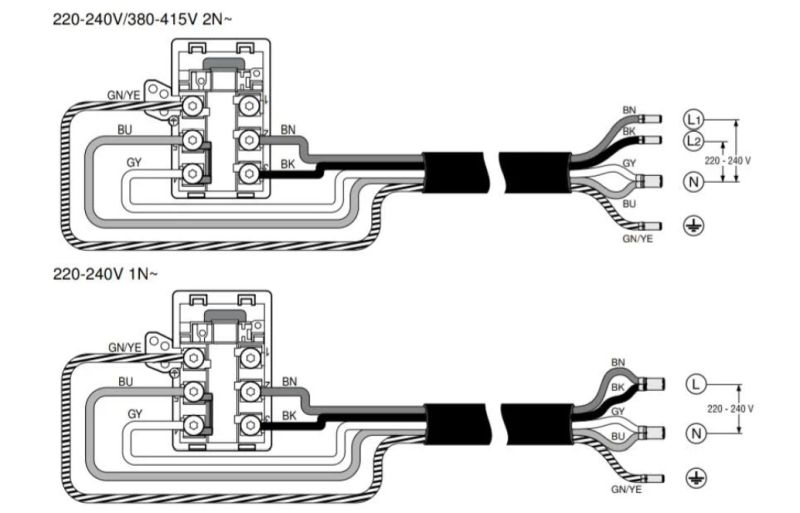

Ot taka ciekawostka z instrukcji
jak podłączyć płytę indukcyjną Siemens iQ300 EH875FFB1E
https://drive.google.com/open?id=1IhjYPpfnDaGonSbsPc2ZYL292UzBagX_Cw
Zastosować się do instrukcji?
Co tu jest nie tak? Wszystko w porządku. Wszystkie płyty indukcyjne, przynajmniej te o mocy 7,4 kW posiadają 2 obwody jednofazowe. L1 do L1, L2 do L2 a N mostkujesz.
Ale mostkujesz na N łącząc przewody szary z niebieskim? Nawet jeżeli ten przewód kończy się w rozdzielnicy? (przewód nie jest wyposażeniem płyty, tylko elementem instalacji)
Instrukcja jest ciut źle zrobiona bo jest dla przewodu dołączonego do płyty. Ja przeważnie go odpinam i podłączam swój 5x2.5 wychodzący prosto ze ściany, ale jako neutralny używam tylko kolor niebieski a mostek robię w puszcze płyty.
Obwód indukcji powinien być zakończony puszką przyłączeniową. Szary jako L3 zabezpieczasz np. szybkozłączką WAGO i tak zostawiasz. Od indukcji do puszki jak chcesz wykorzystać ten sam przewód 5 żyłowy to mostkujesz niebieski np. z szarym. Końcówkę szarego np. oznaczasz koszulką termokurczliwą niebieską. Albo mostkujesz oba neutralne bezpośrednio w indukcji a do puszki przyłączeniowej jednym przewodem niebieskim.
Na przykład u mnie za neutralny robi szara żyła w wentylatorze łazienkowym z timerem i higrostatem. Trzeba dociągnąć przewód 4x1,5 mm^2. Takie przewody nie mają żyły w kolorze niebieskim.
Świętością jest żyła ż-z PE i jej nie wolno wykorzystywać do innych celów niż jest przeznaczona. Niestety papkroki elektryki do takich wentylatorów dociągają przewody 3x1,5 mm^2 i wykorzystują żyłę żółto-zieloną jako żyłę fazową dla timera. Bo taki przewód ma już żyłę niebieską, a że takie wentylatory są wykonane w II klasie ochronności to nie potrzebują PE. Partacze wykorzystują tę żyłę jako fazową dla timera..
[quote=“bresland, post:3, topic:13571, full:true, full:true”]
Ale mostkujesz na N łącząc przewody szary z niebieskim? Nawet jeżeli ten przewód kończy się w rozdzielnicy? (przewód nie jest wyposażeniem płyty, tylko elementem instalacji)
[/quote]
A myślisz o przekrojach kabli ?
[quote=“Simcode, post:6, topic:13571, full:true, full:true”]
A myślisz o przekrojach kabli ?
[/quote]
Nie patrzę na przekrój.
[quote=“Simcode, post:6, topic:13571, full:true, full:true”]
Na przykład u mnie za neutralny robi szara żyła
[/quote]
Jeżeli można używać szarego przewodu jako N, to będę musiał zmienić swoje nawyki, gdyż dotychczas - w przypadku przewodów pięciożyłowych, gdzie jedną fazę miałem niewykorzystaną (np. rolety) - zostawiałem nieużywany przewód w kostce (z obu stron).
Tak jak napisałem, świętością jest PE. N jest żyłą roboczą. Nie jest jakimś błędem w sztuce wykorzystanie żyły szarej oznaczonej na niebiesko jako neutralnej w niektórych przypadkach.
Ciągniecie do wentylatora przewodu 5 żyłowego jest bez sensu. Nie dość, że ciężko będzie upchać gdzieś w wolnej przestrzeni wentylatora żyłę PE i jedną fazową(szarą), to taka nadmiarowość żyłowa jest niepotrzebna.
Z racji tego, że każdy obwód musi mieć żyłę PE nawet jak jej nie wykorzystamy to przewód 4 żyłowy, w którym nie ma żyły niebieskiej i wykorzystanie szarej jako N(roboczej) jest prawidłowe imho.
