Zapomniałem dodać.
Czeka nas zmiana oznaczeń przewodów w związku z wejściem do UNI i przyjeciem dyrektywy niskonapieciowej.
Więcej w Elektroinstalatorze7-8/2003 -forma elektroniczna dostepna na
stronie wydawnictwa http://www.elektroinstalator.com.pl
Pozdrawiam.
Witam Kolegę " akerwis " i wszystkich Kolegów na FORUM.
Czyżby Ei można kupować na CD?
Czy dobrze zrozumiałem?
Kolego “akerwis” dzięki za info. Człowiek kupuje te gazety i nie zawsze przeczyta od deski do deski.
Bardzo bobry artykuł zwłaszcza że wydany przez PKN i polecam wszystkim.
Niech żyją dyrektywy UNII. Płakać mi się chce co jeszcze będzie.
Koledzy gdy teraz spotkacie kabel z oznaczeniem
H05VVC4V5-K 4G0,5
to już wiecie o co chodzi.
“Przewód zharmonizowany (H) na napięcie znamionowe 300/500 V (05) o izolacji z polwinitu zwykłego (V) z powłoką wewnętrzną z polwinitu zwykłego (V) z ekranem miedzianym na ośrodku (C4) z powłoką zewnętrzną polwinitową olejoodporną (V5), z żyłami miedzianymi giętkimi do układania na stałe (K), czterożyłowy (4) z żyłą ochronną zielono-żółtą (G) i żyłami roboczymi o przekroju 0,5 mm2 – H05VVC4V5-K 4G0,5 lub bez żyły ochronnej zielono-żółtej (X) – H05VVC4V5-K 4X0,5.”
Z Ei 7-8/2003
Witam Kolegę " akerwis " i wszystkich Kolegów na FORUM.
Po pobieżnym przeczytaniu ww. artykułu w Ei, spróbuje też dokonać podsumowania na danych Kolegi “akerwis”.
-
Przewody o napięciu znamionowym 300/500 V można stosować w pomieszczeniach suchych, nie zagrożonych pożarem lub wybuchem .W pozostałych przypadkach należy korzystać z przewodów o napięcie izolacji 450/750V.
Moje zdanie jest takie same. -
Należy unikać układania przewodów 300/500 V na konstrukcjach stalowych.
W tym przypadku słowo “unikać” zamieniłbym na “nie należy” lub “nie wolno”.
Ale czy w ogóle można będzie układać przewody na konstrukcjach stalowych, to inny temat. -
Należy unikać układania przewodów 300/500 V w rurkach.
W tym przypadku słowo “unikać” zamieniłbym na “nie należy” lub “nie wolno”.
Z wyjątkiem przewodów H05Z-U i H05Z-K o przekroju żyły 0,5-1mm2. -
Czyli dopuszczalne jest stosowanie przewodów 300/500V ułożonych pod tynkiem w pokojach, ale w łazience należałoby ułożyć przewód 450/750V.
A tu, to proponuję nowy wątek pt.
Czy wolno układać przewody pod tynkiem bez rur instalacyjnych???
do którego zapraszam.
Co nie oznacza, aby nadal nie konturować tematu 300/500V czy 450/750V.
Witam!
Kolega Krystyn prosił o nowsze lektury.

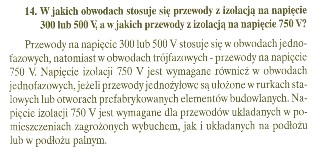

Znalazłem: Tadeusz Uczciwek “102 pytania i odpowiedzi z zakresu instalacji […]” -wydanie z 2002 r.
Witam !!
Kol EDI tak jak kol. podawał za H. Markiewiczem
Rzeczywiście występuje wsp. 1,2 (20%)
Przykładowe wymagania dla izolacji wg PBUE.
3 nie niższe niż od 750 V - prze napięciu zasilania od 380 V do 660 V
4 co najmniej o 20% wyższe od napięcia przy zasilania – przy napięciu wyższym od 660V
- Dopuszcza się stosowanie w obszarach zagrożonych pożarem:
3 przewody izolowane jednożyłowe, ułożone w rurach stalowych lub otworach prefabrykowanych elementów budowlanych powinny mieć izolację o napięciu znamionowym nie niższym niż 750V.
Czy p. J Laskowski podaje żódła ?
pozdrawiam.
Witam!
Pytanie zasadnicze było postawione ogólnie i gdybym miał jednoznacznie na nie odpowiedzieć, to byłbym przeciwny stosowaniu przewodów na napięcia znamionowe poniżej 450V/750V.
Uzasadniałbym to faktem, że wartości znamionowe urządzeń i przewodów dobiera się pod kątem normalnych warunków pracy całej instalacji.
Uwzględnia się jedynie wartości dopuszczalnych odchyłek napięcia od znamionowego (+/- 10%), a nie uwzględnia się najwyższego dopuszczalnego długotrwale napięcia roboczego urządzeń i przewodów przy prądzie przemiennym.
Instalacja elektryczna ( i urządzenia odbiorcze) mają planowany czas eksploatacji i od parametrów wyjściowych stanu izolacji zależy ich żywotność. Orientacyjnie czas ten wynosi 25 do 30 lat. Warto o tym pamiętać przy projektowaniu i wykonawstwie instalacji (oraz urządzeń odbiorczych). Także podczas eksploatacji należy być świadomym faktu, że każda awaria (-np. zwarcia czy przepięcia) powodują skracanie żywotności instalacji. Uwzględniając stany awaryjnej pracy, bo zabezpieczenia również bywają zawodne, należy dążyć do stosowania przewodów o jak najlepszych parametrach izolacji.
Wejście w czasy powszechnego stosowania RCD w domkach jednorodzinnych i innych budynkach, w których spędzamy większość naszego czasu dodatkowo mobilizuje nas do stosowania jak najlepszych materiałów, urządzeń i osprzętu oraz wykonawstwa instalacji elektrycznej.
-Są to moje końcowe wnioski w tym temacie.
Witam wszystkich Kolegów na FORUM.
Koledzy rozważacie tematy publikacji z roku wstecz czy jeszcze starszych.
A autor wątku " akerwis " rozpatruje dzień dzisiejszy i artykuł z Ei z przed pół roku wstecz.
Może odpowiedzi powinny dotyczyć dnia dzisiejszego z nie kilku lat wstecz?
Witam !!
Dwa przykłady:
Napięcie pracy Uo/U : 300/500 V
Próba napięciowa, napięcie przemienne, 50 Hz : 3000 V
Rezystancja izolacji – min. : 20 MWkm
Temperatura żył - maks.:
- pracy : + 70 20Mom 100Mom
Oba typy są do stosowania w pomieszczeniach suchych i wilgotnych.
Jestem za logiką postępowania jaką Kol. przedstawił.
Stosowałbym w instalacji 1- fazowe w pomieszczeniach suchych.
Powyższe dane nie dyskwalifikują tych przewodów do układania w mieszkaniach nawet instalacji 3-fazowej.
Czy ktoś ma nowsze dane co do wymagań napięca izolacji od napięcia instalacji, np. w przepisach ppożarowych,
pozdrawiam
Kol. akerwis nie znalazłem różnic w omach żył.
Nie mogę znależć artykułu w Elektroinstalatorze.
Witam
Kolego Krystyn pisząc o formie elektronicznej miałem na myśli artykuł w numerze czasopisma ELEKTROINSTALATOR na stronie www wydawnictwa. Zgadzam się z Kolegą że nie należy układać przewodów na konstrukcjach stalowych…ja myślałem raczej o stelażach sufitów podwieszanych i krótkich kształtownikach -kątownik itp.
Osobiście mam wyrobione zdanie na temat stosowania przewodów 300/500V co przedstawiłem wcześniej, myślę że uczestnicy dyskusji także. Gorzej z podstawą prawną. Zasłyszane zdanie że nie można stosować przewodów 300/500V w budownictwie od nowego roku jest prawdopodobnie czyjąś nadinterpretacją.
Większość argumentów przemawia za stosowaniem przewodów na napięcia 450/750, przewody 300/500 można stosować w ograniczonym zakresie, póki będzie zapotrzebowanie będą w sprzedaży.
Niska cena przewodu skłania do zakupu osoby modernizujące stare instalacje . Często prace instalacyjne wykonują właściciele mieszkań lub…np. kafelkarz przy okazji remontu łazienki..
Kol. Andrzejbo … artykuł „Przewody elektroenergetyczne zharmonizowane z dyrektywą niskonapięciową Unii Europejskiej” można przeczytać w Elektroinstalatorze nr7/8 2003r ,numery archiwalne na stronie www.elektroinstalator.pl
Dziękuję i pozdrawiam Wszystkich
