Witam chcę zapytać czy można łączyć uziemienie odgromowe z uziemieniem ochronnym? Jedni mówią że tak inni że nie.
Dzięki za odpowiedź.Pozdrawiam.
Wg. mnie nie można, strach pomyśleć, co by było, gdyby wyładowanie przeszło na GSW i dalej na urządzenia w instalacji. W końcu cała energia wyładowania chyba nie przechodzi do uziomu, chyba, że ten ma baaadzo dobre parametry.
Niech się wypowiedzą fachowcy w tej dziedzinie, chociaż na innym forum tak i odpowiedziano na takie pytanie.

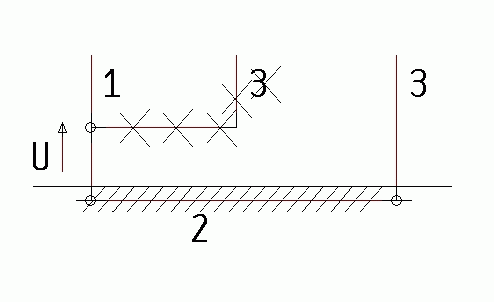

skoro nie jesteś fachowcem, to popatrz na poniższy rysunek.
w ziemi mamy uziom (2)
przewód odprowadzający (1) instalacji odgromowej jest z nim połączony.
pytanie: czy można do tego samego uziomu podłączyć przewód odprowadzający (3) GSW?
oczywiście, że tak.
bo mylisz miejsce łączenia - nie można tylko łączyć GSW do przewodu odprowadzającego odgromówki (skreślone łączenie).
bo tylko wtedy na części wspólnej przewodu odprowadzającego pojawi się prąd pioruna, a za tym na rezystancji części wspólnej przewodu odprowadzającego (czyli też na GSW) pojawi się napięcie.
pozdrawiam
Drodzy koledzy dzięki serdeczne za wypowiedzi zapomniałem napisać że oporność uziemienia wynosi 2,14 ohma mierzyłem miernikiem MRU-100.Teraz sam nie wiem co myśleć, uziom wykonałem w ubiegłym roku i mierząc teraz parametry się nie zmieniły przy czym zapomniałem nadmienić że uziom ochronny jest połączony z uzbrojeniem fundamentów budynku, a uziom odgromowy to uziom płaszczyznowy z siatki drutu fi 20mm 2x2m.
Kol. profus - dokładnie o to mi chodziło, może źle wyraziłem swoje myśli.
Nie do końca. Punkt 2 nie jest równy potencjałowi ziemi. Między punktem 2 a ziemią jest jeszcze rezystancia (określona w przepisach jako dopuszczalna o wartości do 10 omów). Na tej rezystancji podczas wyładowania atmosferycznego odłoży się napięcie. Z kolei prąd wyładowania atmosferycznego wybierze sobie najłatwieszą drogę: niestety łatwiej mu będzie po przewodzie płynąć do rozdzielni budynku, niż do ziemi. W skutek tego pojawi się to napięcie na przewodzie uziemiającym - użytkownik oparty o pralkę w czasie wyładowania może się mocno zdziwić… Na koniec przytoczę tylko przykład, co wysokie napięcie potrafi zrobić z rezystancją gruntu - chodzi oczywiście o napięcie krokowe mogące się pojawić przy liniach WN. Różnica jest taka, że w przypadku wyładowania atmosferycznego mamy do czynienia nie z tysiącami a z milionami woltów. Pozdrawiam.
[quote=“profus, post:3, topic:7360, full:true, full:true”] Wg. mnie nie można, strach pomyśleć, co by było, gdyby wyładowanie przeszło na GSW i dalej na urządzenia w instalacji. W końcu cała energia wyładowania chyba nie przechodzi do uziomu, chyba, że ten ma baaadzo dobre parametry.
Niech się wypowiedzą fachowcy w tej dziedzinie, chociaż na innym forum tak i odpowiedziano na takie pytanie.[/quote]
[quote=“profus, post:3, topic:7360, full:true, full:true”] skoro nie jesteś fachowcem, to popatrz na poniższy rysunek.
w ziemi mamy uziom (2)
przewód odprowadzający (1) instalacji odgromowej jest z nim połączony.
pytanie: czy można do tego samego uziomu podłączyć przewód odprowadzający (3) GSW?
oczywiście, że tak.
bo mylisz miejsce łączenia - nie można tylko łączyć GSW do przewodu odprowadzającego odgromówki (skreślone łączenie).
bo tylko wtedy na części wspólnej przewodu odprowadzającego pojawi się prąd pioruna, a za tym na rezystancji części wspólnej przewodu odprowadzającego (czyli też na GSW) pojawi się napięcie.[/quote]
Nie do końca. Punkt 2 nie jest równy potencjałowi ziemi. Między punktem 2 a ziemią jest jeszcze rezystancia (określona w przepisach jako dopuszczalna o wartości do 10 omów). Na tej rezystancji podczas wyładowania atmosferycznego odłoży się napięcie. Z kolei prąd wyładowania atmosferycznego wybierze sobie najłatwieszą drogę: niestety łatwiej mu będzie po przewodzie płynąć do rozdzielni budynku, niż do ziemi. W skutek tego pojawi się to napięcie na przewodzie uziemiającym - użytkownik oparty o pralkę w czasie wyładowania może się mocno zdziwić… Na koniec przytoczę tylko przykład, co wysokie napięcie potrafi zrobić z rezystancją gruntu - chodzi oczywiście o napięcie krokowe mogące się pojawić przy liniach WN. Różnica jest taka, że w przypadku wyładowania atmosferycznego mamy do czynienia nie z tysiącami a z milionami woltów.
Pozdrawiam.
[quote=“Teddy, post:7, topic:7360, full:true, full:true”] …
Nie do końca. Punkt 2 nie jest równy potencjałowi ziemi. Między punktem 2 a ziemią jest jeszcze rezystancia (określona w przepisach jako dopuszczalna o wartości do 10 omów). Na tej rezystancji podczas wyładowania atmosferycznego odłoży się napięcie. Z kolei prąd wyładowania atmosferycznego wybierze sobie najłatwieszą drogę: niestety łatwiej mu będzie po przewodzie płynąć do rozdzielni budynku, niż do ziemi. W skutek tego pojawi się to napięcie na przewodzie uziemiającym - użytkownik oparty o pralkę w czasie wyładowania może się mocno zdziwić… Na koniec przytoczę tylko przykład, co wysokie napięcie potrafi zrobić z rezystancją gruntu - chodzi oczywiście o napięcie krokowe mogące się pojawić przy liniach WN. Różnica jest taka, że w przypadku wyładowania atmosferycznego mamy do czynienia nie z tysiącami a z milionami woltów.
Pozdrawiam.
[/quote]
Skoro zadałeś sobie odgrzebać stary post, zadaj sobie trud i odpowiedz na pytanie - jeśli wykonasz osobne uziemienie instalacji odgromowej i osobne uziemienie punktu PE rozdzielnicy (rozdzielnicy, nie rozdzielni!), to czy w przypadku wyładowania atmosferycznego w tą instalację odgromową nie pojawi się napięcie pomiędzy uziomem odgromowym a uziomem rozdzielnicy? Wszak pomiędzy nimi jest tylko rezystancja ziemi o jakiejś, nie nieskończenie wielkiej wartości. A jak się pojawi, to ponieważ uziom PE rozdzielnicy nie zapewnia potencjału bezwzględnego 0, to i na nim pojawi się napięcie. Mówisz wszak o milionach woltów. One się odłożą i na rezystancji instalacji odgromowej i na rezystancji ziemi od miejsca uziomu odgromowego do uziomu PE rozdzielnicy.
Bo jeśli zejście pioruna obok instalacji uziemiającej PE rozdzielnicy nie podniesie potencjału tej instalacji uziemienia PE, to w przypadku połączenia uziomów odgromowego i uziomu PE rozdzielnicy również nie podniesie potencjału instalacji uziemienia PE rozdzielnicy.
Odpowiedz!
[attachment=0]uziom odgr i PE.jpg[/attachment]
Twój argument przemawiający za nie łączeniem uziomów uważam za chybiony.
