Witam wszystkich.
Mam mały problem ze wzbudzeniem zespołu prądotwórczego 16kW. Zespół stał kilkal ub nawet kilkanaście lat bez ruchu a teraz dostałem go pod opiekę. Silnik działa, akumulatory sprawne, bezpieczniki też, opornik wzbudzenia sprawny. Po wciśnięciu przycisku wzbudzenia na woltomierzu ustala się 400V ale znika gdy puszczę przycisk. Próbowałem kilkanaście razy i wciąż to samo. Nie wiem co jeszcze mógłbym zrobić aby to urządzonko zmusić do współpracy, proszę o radę.
Nanu
po takim czasie mogło dojść do rozmagnesowania prądnicy co się rzadko ale zdarza i nie wiem jak można na to poradzić
a może wystarczy przeczyścić komutator?
pozdrawiam
Witam!
Podanie mocy agregatu prądotwórczego, to zbyt mało, by dyskutować o generatorze.
Proszę w googlach wpisać agregaty prądotwórcze i poczytać, jakie są stosowane generatory.
P.S.
-O zaniku magnetyzmu szczątkowego można mówić w maszynach samowzbudnych.
-Temat ciekawy, ale wymaga podania więcej danych.
Witam
Proszę s[rawdzić:
- układ prostowniczy
- stycznik bądź przekaźnik wzbudzenia o ile jest zainstalowany
Układ wzbudzenia jest dobry, bo po wciśnieniu przycisku wzbudzenia (zasilanie wzbudzenia z akumulatora) na wyjściu prądnicy jest napięcie.
To napięcie następnie jest prostowane i poprzez opornik wzbudzenia podawane na uzwojenie wzbudzenia. I tego napięcia wyprostowanego jest brak (po puszczeniu przicika wzbudzenia)
Stąd należy kolejno sprawdzić (stycznik wzbudzenia o ile jest zainstalowany) a następnie układ prostowniczy.
Bardzo prosty sposób na naprawę jaki stosowałem na stacji 110/15kV GPZ Kr… bo tam był taki agregat, podłączyć na chwilę do wzbudzenia tzw baterię płaską czyli 4,5V.
zawsze działało. Należy odtworzyć magnetyzm szczątkowy
Te typy prądnic tak miały.
pozdrawiam
Witam
Polecam drogę wskazaną przez kolegę Czesława.
Szkoda czasu na inne rozważania.
Witam serdecznie kolegów.
Ja także jak kolega ENEA używam obcego źródła aby wzbudzić magnetyzm szczątkowy i to jest normalny objaw przy takiej przerwie w pracy agregatu.Spotkałem sie z tym już wiele razy.
Otrzywiście moga byc inne przyczyny ,ale proponuje zacząc od tego.
Pozdrawiam Robert.
Dziękuję wszystkim za dobre rady.
Sprawdziłem : nie ma stycznika ani przekaznika do układu wzbudzenia. Przyłączyłem również zewnętrzne zródło napięcia do układu wzbudzenia i nic. Na schemacie elektrycznym zespołu pomiędzy prądnicą a układem regulacji i kontroli jest jakiś filtr przeciwzakłóceniowy składający się z 4 diod oraz 4 kondensatorów ale nie mogę się do niego dostać ze względu na ciasną zabudowę podzespołów. Typ prądnicy to chyba GC3ez74 o ile dobrze odczytałem resztki tabliczki znamionowej.
Jeszcze raz bardzo dziękuję za rady.
Nanu.
Witam!

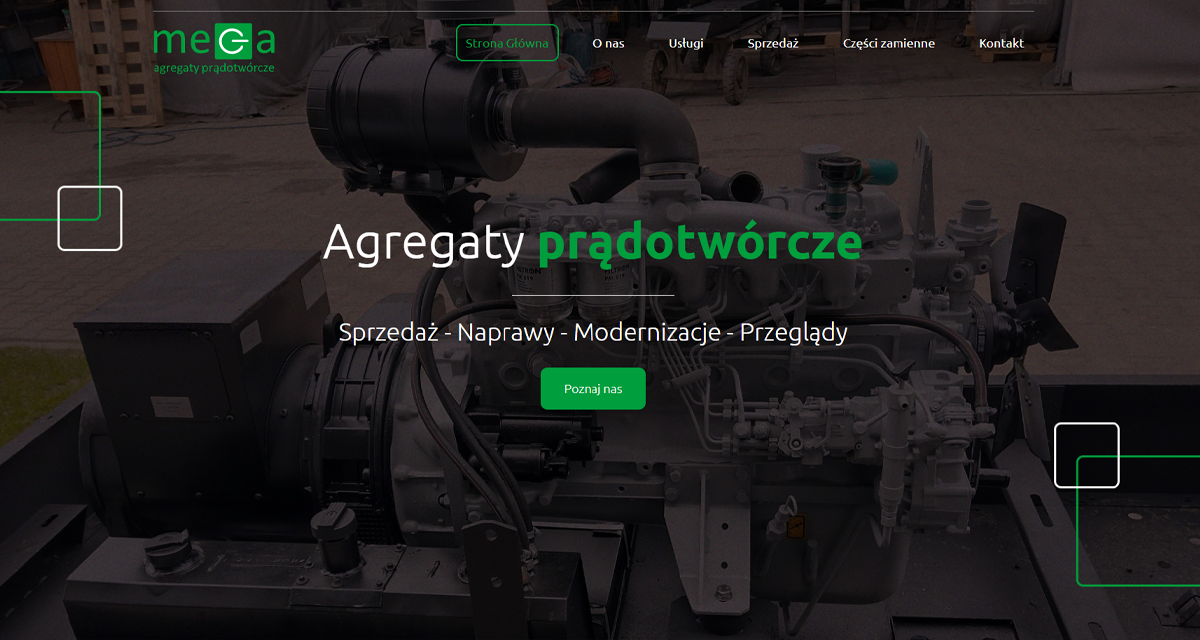

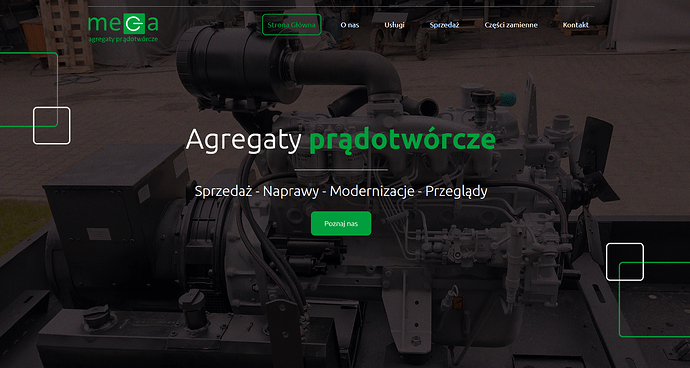

Tu, na stronie producenta jest podany taki typ prądnicy:
Witam!
I mamy dane znamionowe prądnicy:
Typ prądnicy GC3ez74
Moc 20,0 kVA
Napięcie 400/231
Regulacja napięcia Samoczynna
dokladność regulacji napięcia 2,5%
Znamionowe natężenie prądu 29 A
Rodzaj wzbudzenia Samoczynne
Zawartość harmonicznych <5%
Klasa izolacji H
Stopień zabezpieczenia IP21
Masa 265 kg
P.S.
-Teraz wiemy o czy dyskutować.
Witam.
Bardzo dziękuję za podanie adresu.Spróbuję “zasięgnąć języka u źródła”. Chwilowo nie mam dostępu do agregatu, ponieważ mam remont stacji zasilania i niemogę dokońca sprawdzić wszystkich podanych na forum podpowiedzi, ale obiecuję w najbliższym czasie poinformować o dalszych perypetiach z nim związanych.
Jeszcze raz bardzo dziękuję za pomoc,pozdrawiam.
Nanu.
Witam.
Tak jak pisałem wcześniej zasięgnąłem opini u źródła. Oto ona:"zanik wzbudzenia pradnic typ gc lub dc powodowany jest przerwa obwodu wzbudzenia stabilizatora napiecia,zawilgoceniem pradnicy lub przerwa opornika regulacyjnego.we wlasnym zakresie mozliwy jest jednie pomiar opornika .Pozostale sprawdznia mozna dokonac po demontazu pradnicy specjalistycznymi przyrzadami .Nie wykluczone uszkodzenie tupu zwaciowego uzwojen . "
Pozdrawiam Nanu.
