Mam taki problem.
Posiadam maszynę z silnikiem 3-fazowym.
Nie znam innych parametrów tylko moc.
Moc wynoki 5,5kW.
Chodzi mi o wyliczenie orientacyjnej wartości prądu płynącego w każdej fazie podczas działania tej maszyny.
Jakie będzie natężenie prądu w pojedyńczej fazie gdy taka maszyna będzie pracować?
I teraz mam takie pytanie, czy te prawie 14A bedzie płynąć w każdej fazie, czy może ta wartość trzeba jeszcze podzielić przez 3 (bo 3 fazy) i wtedy prąd w każdej fazie bedzie wynosił około 5A?
Idąc twoim tokiem myślenia dla uproszczenia postańmy tylko przy P,U,I
Skoro mamy moc odbiornika 3 fazowego to pewne jest ,że na jedną fazę przypadnie 1/3tej mocy czyli 5500/3=1833W/ph
zakładając tak jak ty napięcie 400V na fazę prąd fazowy wyniesie 1833/400=4,6A
Aby każda faza odbiornika była pod napieciem 400V to musi powstać połączenie ich w trójką. Bez udowadniania matematycznego trzeba przyjąć ,że prąd w przewodach zasilajcych jest większy o xpierwiastek z 3 czyli w każdym z przewodów będzie płynał prąd I=1,73x4,6=7,97A
Aby wprost z podziału mocy przez 3 dostawać prąd w przewodzie trzeba używać napięcia fazowego czyli 230V wtedy 5500/3=1833W/ph z tego I=P/U=1833/230=7,97A czyli tyle samo.
Czyli generalnie jeśli mamy źródło napięcia 3 fazowego i odbiornik 3 fazowy symetryczny to bez względyu jak on jest połączony jego moc obliczamy jako:
P=3xUphxI
lub
P=!,73xUxI
gdzie Upf=230V, U=400V
Z tych wzorów mając daną moc obliczasz zawsze prżd w przewodzie zasilającym mie martwiąc się jak jest połączony odbiornik.
Bez wdawania się w akademickie dyskusje.
Kolego salo5. Od dawna istnieje prosty przelicznik pozwalający na dobranie zabezpieczenia do mocy silnika.
Moc silnika razy dwa.

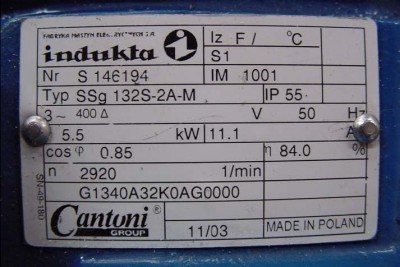

W twoim przypadku jest to 11A. Najbliższe tej wartości jest zabezpieczenie o prądzie znamionowym 16A.
Jednak należy uwzględnić rodzaj rozruchu zarówno do doboru zabezpieczenia nadmiarowego jak i do nastawy termika.
Chodzi mi o to, żeby dowiedzieć się jaki prąd bedzie płynał przez przewody dołączone do silnika o mocy 5,5kW?
Nie bardzo rozumię dlaczego pierwiastek z 3?
Rozumię, że 230*sqrt(3)=400V.
Ale dla połaczenia w gwiazdę mamy 230V na cewkach, a dla połączenia w trójkąt 400V?
Ale moim zdaniem prąd doprowadzony do odbiornika powinien być ten sam, a zależnie od tego jak podłaczone sa uzwojenia silnika, na ich cewkach bedzie inny prąd.
W silniku podaje sie moc na wale !!!
Jaki bedzie płynąć prąd ??? zależy najczęściej od obciażenia. Jak określisz obciażenie będziesz znał prąd, do tego należy sprawdzić rozruch, czas i prąd. Prąd rozruchowy wynika z napięcia i konstrukcji silnika, czas rozruchu to troche trudniejsza sprawa.
Poza tym sprawność i cos(U,I).
Chyba nie jesteś elektrykiem, (pytasz sie o podstawowe elementarne rzeczy)
Jak można skomplikować prostą sprawę.
Prąd ZNAMIONOWY płynący w jednej fazie to:
In= Pn/(1,73Uncosfi)
W naszym przypadku (przy założeniu że cos fi=0.9):
In=5500/(1.734000,9)= 8,8A
Jest to prąd który popłynie w każdej fazie przy znamionowym obciążeniu silnika. Przy biegu jałowym (bez obciążenia na wale) prąd ten nie powinien być większy od 1-2A
Pozdrawiam
Michał K.
Jak zwykle sporo niedomówień.Prąd obliczony z czysto elektrycznych wyliczeń należy zwiększyć o współczynnik związany ze sprawnością silnika oraz wziąć pod uwagę prędkość obrotową wirnika (liczba par biegunów). Wtedy wartość prądu otrzymamy w przybliżeniu taką jak podał koleg kkas12. I tak jest w praktyce! Pozdrawiam.
Witam,to trochę mącące w głowie jest,Panowie jak to strawić poprawnie poniewaz,im wyższe napięcie tym mniejszy prad,a na pierwszy rzut oka wydaje sie zę skojarzenie w gwiazdę to 3x230 wiec niższe jak na trójkącie ale to razem daje 690 ALE!pierwiastek z 690 to 400 zatem takie same napiecie jak na trójkacie a co za tym idzie prad powinien byc ten sam ALE! trójkąt to tez bedzie 3x400? i 1200/pierwiastek z 3 to 690 i prąd tutaj powinien być mniejszy zatem.Wiec czy gwiazda 3x230 = 690 jest wartoscią szczytowa? a skuteczną bedzie 400? w zasadzie na trójkącie nie podajemy 3x400 a jest to U miedzyfazowe,zatem nie mozemy zmierzyc tej róznicy potencjału pomiedzy 3punktami trójkata tylko pomiedy dwoma i to 400 bedzie,zatem czy gwiazda czy trojkat napiecie wewnetrzne jest te same 400?dlaczego prad w trojkacie bedzie wiekszy o pierwiastek z 3 czy dlatego ze zasilany jest napieciem szczytowym 400(jezeli faktyczne takie maxymalne tam panuje) a jednoczesnie tyle samo wynosi wartosc napiecia skuteczna przy trojkacie?wiem ze orbituje obok prawdy bliziutko bo zgubilem sie gdzies i nie moge sobie skojarzyc jak to byc powinno,Panowie wyjasnijce jak to jest z tymi napieciami i ich pierwiastkami i kwadratami.
