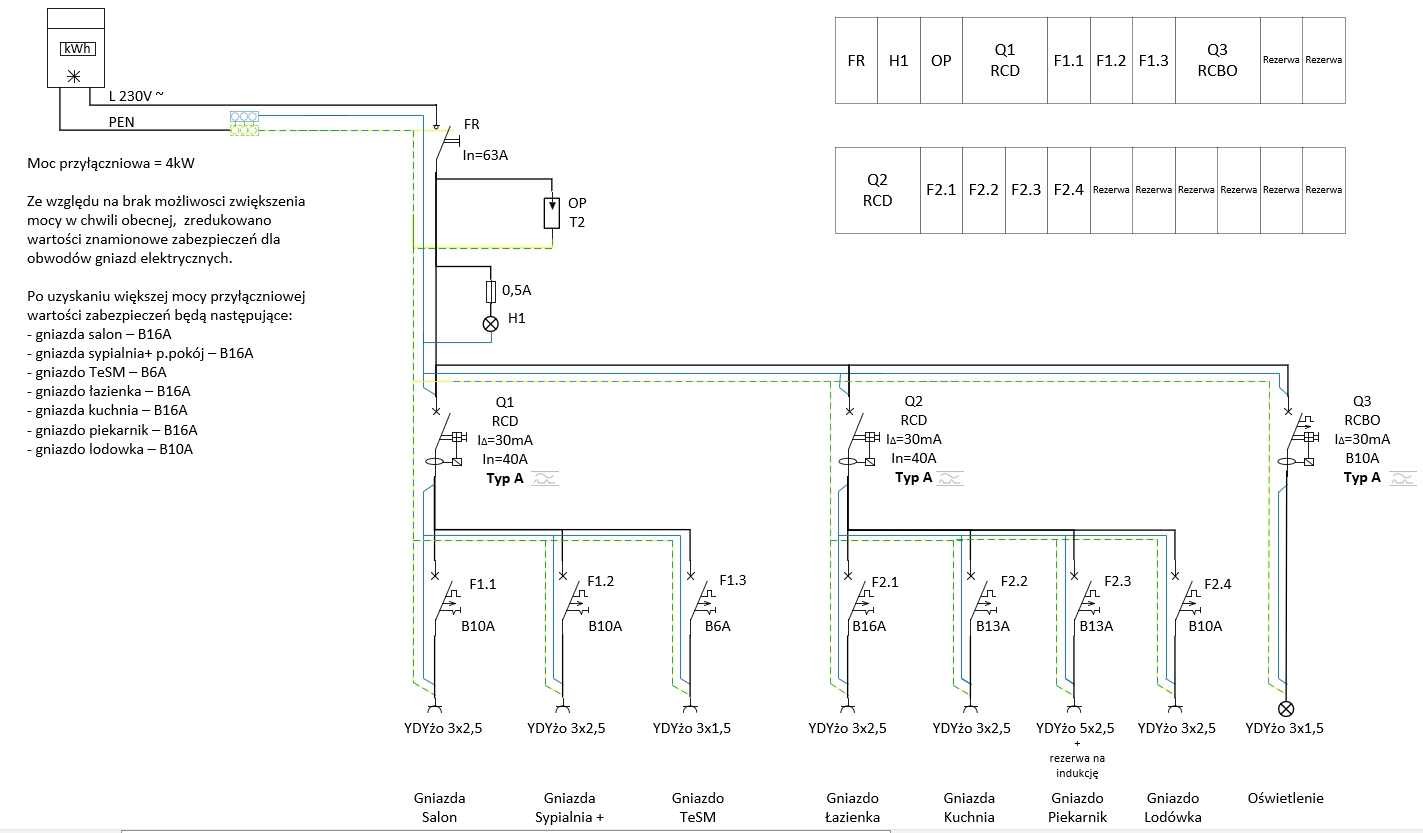

proszę o pomoc w doborze zabezpieczeń nadprądowych dla schematu rozdzielnicy mieszkaniowej jak na zdjęciu. W budynku jest WLZ 4mm2 Aluminium. Bezpiecznik głowny przedlicznikowy dla mieszkania to 20A.

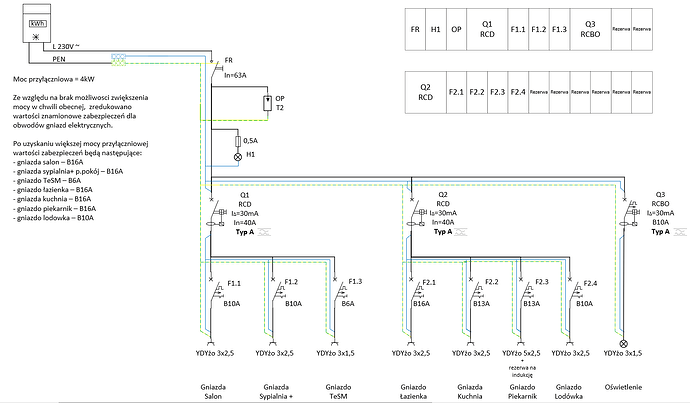

Aktualnie nie można wystąpić o zwiększenie mocy przyłączniowej (Spółdzielnia planuje wymianę WLZ na 3~ miedź ale to dopiero za rok lub dwa). Modernizowana instalacja będzie wyglądac jak poniżej.
W mieszkaniu nie będzie oczywiscie w chwili obecnej indukcji, kuchenka jest gazowa z piekarnikiem elektrycznym.
Domyslnie na gniazda użyłbym B16A (z wyjątkiem TeSM i lodówki) - ale biorąc pod uwagę ze mieszkanie będzie wynajmowane nie chcę aby kiedykolwiek doszło do wybicia bezpiecznika przedlicznikowego.
Cześć.
Generalnie nie jest źle. Mam jedynie uwagi do wartości zabezpieczeń. Nie ma większego sensu ograniczania mocy poszczególnych obwodów poprzez zaniżanie wartości wyłączników nadprądowych. Jak ktoś będzie chciał przekroczyć moc umowną to to zrobi.
Najważniejsza sprawa to czym konkretnie jest Twoje zabezpieczenie przedlicznikowe. Jeżeli to bezpiecznik topikowy to w zależności od charakterystyki pozwoli on na pobór prądu rzędu 30A przez znaczny czas. Jeżeli zwykły wyłącznik nadprądowy to są one dużo bardziej czułe na przeciążenia, ale też na zwarcia, wiec w razie awarii urządzenia w domu i tak przedlicznikowe “poleci”.
OK, dzięki za info. Jako przedlicznikowe jest bezpiecznik topikowy 20A. Nie mam teraz spisanej charakterystyki/typu ale sprawdzę. Czyli reasumując można zostawić jednak zabezpieczenia na gniazda zgodnie z opisem po lewej na gorze ( B16A ) ?
Trochę późno odpisuję
Jasne. Twojej instalacji przed przeciążeniem (przekroczeniem mocy umownej) nie zabezpieczysz, a czy dasz radę zrobić to na dwóch obwodach czy na trzech nie ma większego znaczenia. Pralka, zmywarka, włączysz czajnik i gotowe. Ważne by zabezpieczyć instalację przed skutkami tych przeciążeń, by jeżeli taka sytuacja wystąpi, instalacja się nie przegrzała ani nie uszkodziła.
A skoro to bezpiecznik topikowy, przyjmijmy 20A gG, to pozwoli ona na przeplyw 40A przez minutę, lub 30A przez 15 minut.
