Witam,
Firma w której pracuje od pewnego czasu napotyka się na pytania dotyczące pomiarów urządzeń elektrycznych zainstalowanych w kontenerach socjalnych które są wynajmowane.
Temat badań samych kontenerów jest prosty i mam na to konkretne normy i czasookresy.Pytanie dotyczy wyposazenia na jakie normy prawne można się powołać aby wykonac pomiary termy, grzejnika lub kuchenki w takim kontenerze.Interesuje mnie też częstotliwość takich pomiarów.
Na każdą duperelę norma - Panowie, czy jest norma na korzystanie z papieru toaletowego.
A na poważnie to czym różni się eksploatacja takiego sprzętu agd w kontenerze od eksploatacji np. w biurze za wyjątkiem przewodzących ścian. Pomiary wykonuje się po każdorazowym zainstalowaniu kontenera lub sprzętu i po ewentualnych zmianach zasilania kontenera, bo czasami takie się zdarzają w trakcie budowy.
Dwa spostrzeżenia , jedno to tak jak wspomniał kolega powyżej . Ja dodam że dziwię się że kolega jako pomiarowiec nie wie że kontener nie potrzebuje pomiarów bo po co . Potrzebuje go instalacja i urządzenia w nim zabudowane . Więc problem i dylemat rozwiązany.
Wszystkie wytyczne znajdzie kolega w PN-HD 60364 -7-704. Oraz PN-HD 60364–6:2016–07
Wtrącę dwa grosze …
Śmigając dla jednej z firm budowlanych na “S” za każdym razem przy adaptacji nowych biur kontenerowych proszą o kompleksowe pomiary włącznie z urządzeniami zainstalowanymi.
Włącznie z listwami zasilającymi jeśli takie są wpięte w gniazda ścienne.
Problem pojawia się z elektronarzędziami zasilanymi z akumulatorów.
Elektronarzędzi nie zmierzymy, bo pracują na niskim, a ładowarka jest w II klasie. Choć dla “Ich” spokoju wystawiam kwit na rezystancję izolacji + opinia stanu technicznego urządzenia.
Co do eksploatacji urządzeń na budowie … nie oszukujmy się.
Grzejniki zalewane kawą i suszonymi ręcznikami.
Bojlery z urwanymi przewodami, bo sprzątaczka latała z mopem.
Kuchenki mikrofalowe czy opiekacze z uszkodzonymi przewodami,
Czajniki z nadpaloną podstawą … oj dużo tu wymieniać.
A ja polecam wejść w temat bezpieczeństwa sprzętu elektrycznego i zakupić odpowiedniego PATa - sam używam 820 i 806 - to naprawdę wielkie ułatwienie przy takich pomiarach włącznie z oznaczaniem pomierzonego sprzętu.
Do kol. Torkam - co to jest listwa zasilająca wpięta w gniazdo ścienne ? Czy ten “kwit” na rezystancję izolacji to dotyczy elektronarzędzia aku i ładowarki czy tylko ładowarki, bo ciekaw jestem jak można wykonać pomiar Riso takiej ładowarki ? Chyba, że mamy miernik typu PAT. A ta sprzątaczka to siłaczka, mopem urwać przewód ? Proszę samemu to zrobić rękoma - wcale nie łatwo.
- tzw. przedłużacz - kawałek przewodu z kilkoma gniazdami.
Dokładnie … posiadam urządzenie do pomiaru elektronarzędzi.
Badziew zrodziny Fluke pod nazwą Robin - za grosze można takie kupić z UK tylko posiadają hasło które łatwo można odblokować.
Na dniach wracam jednak do Sonel’a.
Istniej bardzo łatwa metoda pomiary Riso bez miernika PAT.
Tyczy się to wszystkich urządzeń, a zwłaszcza budowlanych.
Niestety pomiar zwykłym PATem nie ogarnie tego bez przerobienia go. Temat oczywiście znany przez “starszych” pomiarowców … bo ja to młody szczaw jestem który induktory widział w muzeum, a MPI kupił wczoraj.
Wszystko zależy jak jest zrobione … w tych kontenerach akurat jakiś geniusz doprowadził na wysokości 40cm przewód z ściany do puszki bojlera stojącego na ziemi. Podczas zmywania mopem można go uszkodzić. Oczywiście mam na myśli wyrwanie przewodu z złączki, bo po drodze ktoś zapomniał skręcić dławicę lub zacisnąć opaskę. Samego YDY, OMY itp raczej panna z aluminiowym kijeczkiem nie przerwie w pół

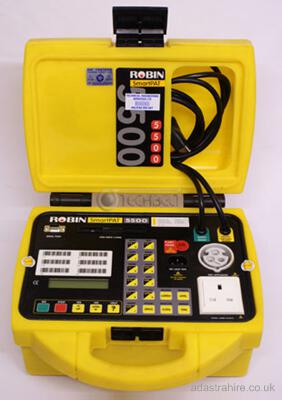

Tak z ciekawości dodam zdjęcie tego miernika,
Robin SmartPAT 5500 PAT.
Gniazdo UK wymienione na nasze PL - pasuje idealnie od systemu Legrand Mosaic. Oprogramowania nie kupiłem. Za to wzorcowanie z trudem, ale zrobione. Koszt naprawy w razie usterki przewyższa wartość urządzenia.
Panowie,
Ponawiam zapytanie o sprzęt Agd montowany w kontenerach sanitarno - socjalnych.Zamonotowane urzadzenia to:
- terma 5l 230 v
- terma 10 l 230v
- kuchenka 230v
- lodówka 230 v
- bojler 400 v
Jakie wartosci graniczne pomiarów przyjac do ww. urzadzen?
Czy sa konkretne normy w ktorych te wartosci graniczne sa podane? Nie moge trafic na konkretna PN ktora opisuje jakie przyjac wartosc graniczne dla ww urzadzen.
1000 Ohm/1V napięcia roboczego. Pomiarowiec powinien znać graniczne wartości rezystancji izolacji. Gdzie Kolega świadectwo kwalifikacji kupił?
Nie każdy robi tak jak Kolega…
Skąd ta wartość Riso? 230 kiloomów to raczej dużo za mało nawet dla urządzenia podłączonego na stałe do instalacji elektrycznej, nie mówiąc o przenośnym.
Tak, rzeczywiście Kolego e-sparks, masz rację. Mój błąd. Teraz obowiązuje oczywiście wartość >=1MOhm.
Koledzy,ocenianie na podstawie pytania odnosnie norm uważane jest za kupienie kwalifikacji?
Ciekawe.. pytanie dotyczylo PN.. Która norma opisuje wartosci graniczne dla poszczególnych urzadzen AGD, sprawa z elektronarzedziami jest duzo latwiejsza,odpowiednie wartości graniczne sa podane w odpowiednich normach. Czy Panowie pomoga w tym temacie?
W NN na napięcie do 500V minimalna wartość oporności izolacji wynosi 0.5MΩ.
W NN na napięcie do 1kV minimalna wartość oporności izolacji wynosi 1MΩ.
W SELV i PELV wynosi 1kΩ/1V jak “electrics” wspomniał.
Izolacja robocza: minimalnie 2MΩ.
Izolacja dodatkowa: minimum 5MΩ.
Izolacja wzmocniona: minimum 7MΩ.
Tak z pamięci. Niech mnie ktoś poprawi jeśli się mylę.
Skąd taka wiedza?
Nikt nie zna sieci elektroenergetycznych określanych skrótem “NN” na napięcie niższe, niż 200kV, czyli 200 000 woltów.
I wartość rezystancji izolacji w takich sieciach daleko odbiega od 500 kiloomów, czy nawet 1 megaoma…
Bzdura.
http://www.bezel.com.pl/index.php/instalacje-elektryczne/klasyfikacja-instalacji-elektrycznych
Na temat wymagań co do minimalnej oporności izolacji, jest pełno informacji z podanymi ich źródłami. Jak ktoś to interpretuje “po swojemu” to już jego ryzyko i osób postronnych…
Nigdzie nie pisaliśmy o sieciach SN i WN to czemu nagle piszesz na napięciach do 200kV?
Po czwarte, aby zdać SEP E+pomiary(izolacji) trzeba znać na pamięć to co uprzednio napisałem.
A ja myślę że całą otoczkę niepewności i zagadek rozwieje norma (aktualna - można się na nią powoływać): VDE 701-702
